Прутковые автоматы
˃
Описание станка:
Максимальная производительность :

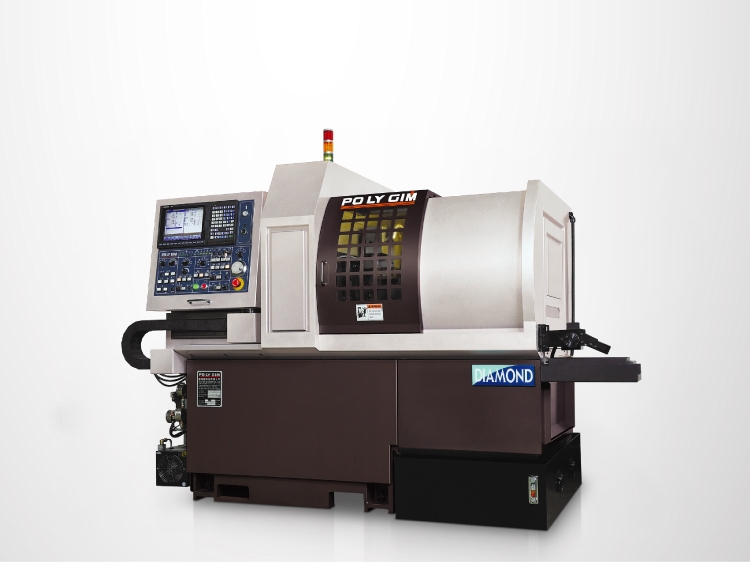

Прутковые автоматы продольного точения швейцарского типа (CNC Swiss Type Lathe) на сегодняшний день не имеют аналогов при необходимости добиться максимально высокой производительности при изготовлении сложных деталей небольшого размера. При этом станки серии DIAMOND компании PoLyGim Machinery Co., Ltd. обеспечивают ранее недосягаемую гибкость при переналадке на новую деталь. Этому способствуют продуманная компоновка станка, применение различных цанговых люнетов, возможность одновременной установки более трех десятков инструментов.
Новая III-я генерация прутковых автоматов продольного точения серии DIAMOND:
Компания PoLyGim Machinery рада предложить на сегодняшний день самую новую третью генерацию станков с ЧПУ серии DIAMOND. Данная генерация в перву. очередь расширяет модельный ряд предлагаемых токарный автоматов продольного точения. Оcновные особенности - противошпиндель имеет поперечный ход и работает независимо от главного шпинделя. Расширенное количество одновременно устанавливаемого инструмента.
Комбинированные стационарные/приводные ячейки для инструментов противошпинделя:

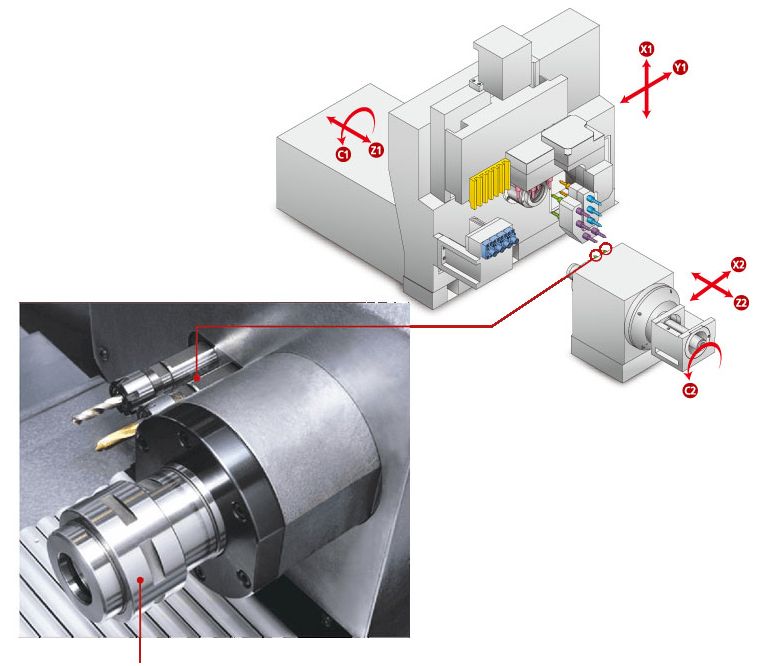

Для расширения возможностей обработки в противошпинделе был спроектирован модульный блок для обработки в противошпинделе. При этом каждая из 4-х ячеек может содержать как статический, так и приводной инструмент. При этом очередность расположения типов инструмента не имеет значения.
Возможность минимизировать отходы сырья:
По прежнему остается возможность установки грубого цангового люнета при обработке деталей длиной не более трех диаметров. Это позволяет минимизировать отходы при производстве. Остаток не обрабатываемой длины сокращается со 150 до 50 мм.
Обработка некачественного материала:
При обработке прутка (не калиброванного) с допуском 0,1 мм необходимо использовать "Грубый цанговый люнет" (ОПЦИЯ)
Использование автоматических пруткоподатчиков (барфидеров):
Для прутковых автоматов швейцарского типа серии DIAMOND используются автоматические пруткоподатчики (Bar-Feeder) серии Fedek. Возможно использование прутка диаметром от 1 до 42 мм и длинной более 4000 мм.

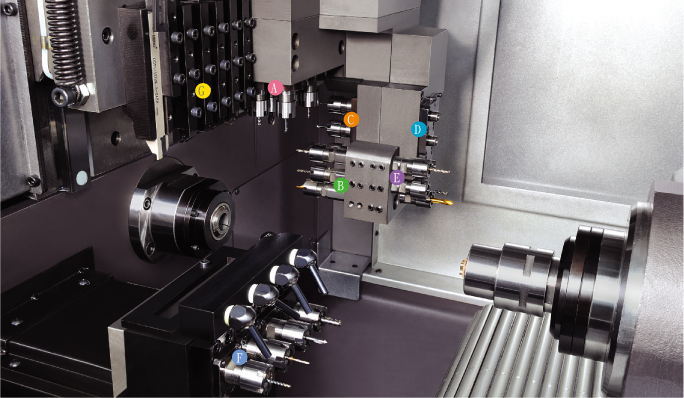

Пример компоновки:
Два дополнительных неприводных инструмента для внутренней обработки. Применяется только в III-ей генерации прутковых автоматов продольного точения швейцарского типа (CNC Swiss Type Lathe) серии DIAMOND.
Контршпиндель предлагается только с использованием оси С (для B III / CSB III)
В случае установки встроенного привода в качестве опции возможно применение CS-оси для моделей CSB III.
А
B
C
D
E
F
G
6 поперечных приводных инструмента
4 статических для расточки в главном шпинделе
3 фронтальных приводных для главного шпинделя
3 фронтальных приводных для противошпинделя
4 статических для расточки в противошпинделе
4 гибридных статических/приводных для контршпинделя
6 токарных для наружной обработки
Применение вращающегося цангового люнета с установленной люнетной цангой для поддержки прутка.
Использование грубого цангового люнета (без применения прецизионной люнетной цанги. Применяется для деталей длиной не более 3-х диаметров прутка. При этом прутковый автомат продольного точения работает по принципу стандартного токарного станка, без фиксации заготовки на выходе из шпинделя.
Стандартная комплектация DIAMOND III:
► Главный шпиндель
► Контршпиндель
► Рабочее освещение
► Система подачи СОЖ
► Датчик контроля наличия заготовки
► Неподвижный цанговый люнет ( кроме 32BII / 32CSB II / 42B II / 42CSB II)
► Вращающийся цанговый люнет
► Улавливатель готовых деталей
► 6 поперечных приводных инструмента
► 4 неприводных инструмента для внутренней обработки в главном шпинделе
► 3 фронтальных приводных инструмента
► 3 обратных приводных инструмента
► 4 неприводных инструмента для внутренней обработки в контршпинделе
► 4 обратных приводных/неподвижных инструмента для внутренней обработки в контршпинделе
► 6 токарных резцов для наружной обработки (модель DIAMOND 42 имеет 5 токарных резцов)
Опциональные компоненты:
► Ось CS для главного шпинделя и контршпинделя
► Автоматический стружкоуборщик
► Бак для стружки
► Автоматический пруткоподатчик Fedek
► Грубый цанговый люнет
Технические характеристики:
DIAMOND 12 III
DIAMOND 16 III
DIAMOND 20 III
DIAMOND 25 III
| Характеристики | DIAMOND 12B Ⅲ | DIAMOND 12CSB Ⅲ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø12.7 мм | Ø12.7 мм |
| Макс. длина точения | 200 мм | 200 мм | |
| Макс. диаметр сверления (главный шпиндель) | Ø7 мм | Ø7мм | |
| Макс. диаметр сверления (противошпиндель) | Ø7мм | Ø7мм | |
| Нарезание резьбы (главный шпиндель) | M6 | M6 | |
| Нарезание резьбы (противошпиндель) | M6 | M6 | |
| Резцы для наружной обработки | Количество инструментов | 6 | 6 |
| Размер | □12 × 12 × 120 | □12 × 12 × 120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 7 мм (ER11) | |
| Количество инструментов | - | 4 | |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200~6000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø13 мм | Ø13 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | 200- 8000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Контршпиндель | Отверстие в контршпинделе | Ø13 мм | Ø13 мм |
| Скорость вращения противошпинделя | 200-5000 об/мин (200-8000 об/мин Опция - встроенный привод) | ||
| Макс. длина детали для автоматического извлечения вперед | 50 мм | 50 мм | |
| Индексация противошпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Быстрое перемещение | Ось - X2 | 24 м/мин | 24 м/мин |
| Оси - X1, Y1, Z1, Z2 | 30 м/мин | 30 м/мин | |
| Привода | Привод главного шпинделя | 2.2 кВт | 2.2 кВт |
| Двигатель противошпинделя | 2.2 кВт (Опционально встроенный привод 2.2 кВт) | ||
| Двигатель по оси X1 | 1 кВт | 1 кВт | |
| Привод по осям Y1, Z1, X2, Z2 | 0.75 кВт | 0.75 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС | 1 ЛС | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 890 мм | 890 мм |
| Вес | 1850 кг | 1880 кг | |
| Габариты станка | 2440 × 1430 × 1650 | 2440 × 1430 × 1650 | |
| Давление воздуха | 5 кг/см | 5 кг/см | |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин | |
* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.
| Характеристики | DIAMOND 16B Ⅲ | DIAMOND 16CSB Ⅲ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø16.5 мм | Ø16.5 мм |
| Макс. длина точения | 200 мм | 200 мм | |
| Макс. диаметр сверления (главный шпиндель) | Ø10 мм | Ø10 мм | |
| Макс. диаметр сверления (противошпиндель) | Ø7 мм | Ø7 мм | |
| Нарезание резьбы (главный шпиндель) | M8 | M8 | |
| Нарезание резьбы (противошпиндель) | M6 | M6 | |
| Резцы для наружной обработки | Количество инструментов | 6 | 6 |
| Размер | □12 × 12 ×120 | □12 × 12× 120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 7 мм (ER11) | |
| Количество инструментов | - | 4 | |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200~6000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø17 мм | Ø17 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | 200- 8000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Контршпиндель | Отверстие в контршпинделе | Ø17 мм | Ø17 мм |
| Скорость вращения противошпинделя | 200-5000 об/мин (200-8000 об/мин Опция - встроенный привод) | ||
| Макс. длина детали для автоматического извлечения вперед | 50 мм | 50 мм | |
| Индексация противошпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Быстрое перемещение | Ось - X2 | 24 м/мин | 24 м/мин |
| Оси - X1, Y1, Z1, Z2 | 30 м/мин | 30 м/мин | |
| Привода | Привод главного шпинделя | 2.2 кВт | 2.2 кВт |
| Двигатель противошпинделя | 2.2 кВт (Опционально встроенный привод 2.2 кВт) | ||
| Двигатель по оси X1 | 1 кВт | 1 кВт | |
| Привод по осям Y1, Z1, X2, Z2 | 0.75 кВт | 0.75 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС | 1 ЛС | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 890 мм | 890 мм |
| Вес | 2000 кг | 2030 кг | |
| Габариты станка | 2440 × 1430 × 1650 | 2440 × 1430 × 1650 | |
| Давление воздуха | 5 кг/см | 5 кг/см | |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин | |
| Характеристики | DIAMOND 20B Ⅲ | DIAMOND 20CSB Ⅲ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø20 мм | Ø20 мм |
| Макс. длина точения | 200 мм | 200 мм | |
| Макс. диаметр сверления (главный шпиндель) | Ø10 мм | Ø10 мм | |
| Макс. диаметр сверления (противошпиндель) | Ø7 мм | Ø7 мм | |
| Нарезание резьбы (главный шпиндель) | M8 | M8 | |
| Нарезание резьбы (противошпиндель) | M6 | M6 | |
| Резцы для наружной обработки | Количество инструментов | 6 | 6 |
| Размер | □12 × 12 × 120 | □12 × 12× 120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 7 мм (ER11) | |
| Количество инструментов | - | 4 | |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200~6000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø22 мм | Ø22 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | 200- 8000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Контршпиндель | Отверстие в контршпинделе | Ø22 мм | Ø22 мм |
| Скорость вращения противошпинделя | 200-5000 об/мин (200-8000 об/мин Опция - встроенный привод) | ||
| Макс. длина детали для автоматического извлечения вперед | 50 мм | 50 мм | |
| Индексация противошпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Быстрое перемещение | Ось - X2 | 24 м/мин | 24 м/мин |
| Оси - X1, Y1, Z1, Z2 | 30 м/мин | 30 м/мин | |
| Привода | Привод главного шпинделя | 3.7 кВт | 3.7 кВт |
| Двигатель противошпинделя | 2.2 кВт (Опционально встроенный привод 3.7 кВт) | ||
| Двигатель по оси X1 | 1 кВт | 1 кВт | |
| Привод по осям Y1, Z1, X2, Z2 | 0.75 кВт | 0.75 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС | 1 ЛС | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 890 мм | 890 мм |
| Вес | 2050 кг | 2080 кг | |
| Габариты станка | 2440 × 1430 × 1650 | 2440 × 1430 × 1650 | |
| Давление воздуха | 5 кг/см | 5 кг/см | |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин | |
| Характеристики | DIAMOND 25B Ⅲ | DIAMOND 25CSB Ⅲ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø26 мм | Ø26 мм |
| Макс. длина точения | 200 мм | 200 мм | |
| Макс. диаметр сверления (главный шпиндель) | Ø10 мм | Ø10 мм | |
| Макс. диаметр сверления (противошпиндель) | Ø7 мм | Ø7 мм | |
| Нарезание резьбы (главный шпиндель) | M8 | M8 | |
| Нарезание резьбы (противошпиндель) | M6 | M6 | |
| Резцы для наружной обработки | Количество инструментов | 6 | 6 |
| Размер | □12 × 12 × 120 | □12 × 12× 120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 7 мм (ER11) | |
| Количество инструментов | - | 4 | |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200~6000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø30 мм | Ø30 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | 200- 8000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Контршпиндель | Отверстие в контршпинделе | Ø30 мм | Ø30 мм |
| Скорость вращения противошпинделя | 200-5000 об/мин (200-8000 об/мин Опция - встроенный привод) | ||
| Макс. длина детали для автоматического извлечения вперед | 50 мм | 50 мм | |
| Индексация противошпинделя | С-ось | С-ось (Опционально CS ось с дискретностью 0.001º) | |
| Быстрое перемещение | Ось - X2 | 24 м/мин | 24 м/мин |
| Оси - X1, Y1, Z1, Z2 | 30 м/мин | 30 м/мин | |
| Привода | Привод главного шпинделя | 3.7 кВт | 3.7 кВт |
| Двигатель противошпинделя | 2.2 кВт (Опционально встроенный привод 3.7 кВт) | ||
| Двигатель по оси X1 | 1 кВт | 1 кВт | |
| Привод по осям Y1, Z1, X2, Z2 | 0.75 кВт | 0.75 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС | 1 ЛС | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 890 мм | 890 мм |
| Вес | 2100 кг | 2130 кг | |
| Габариты станка | 2440 x | 2440 × 1430 × 1650 | |
| Давление воздуха | 5 кг/см | 5 кг/см | |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин | |
