Прутковые автоматы
˃
Описание станка:

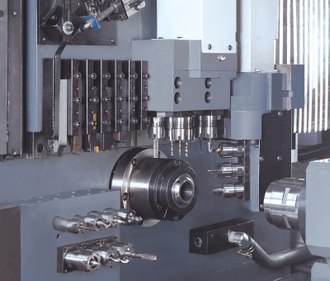

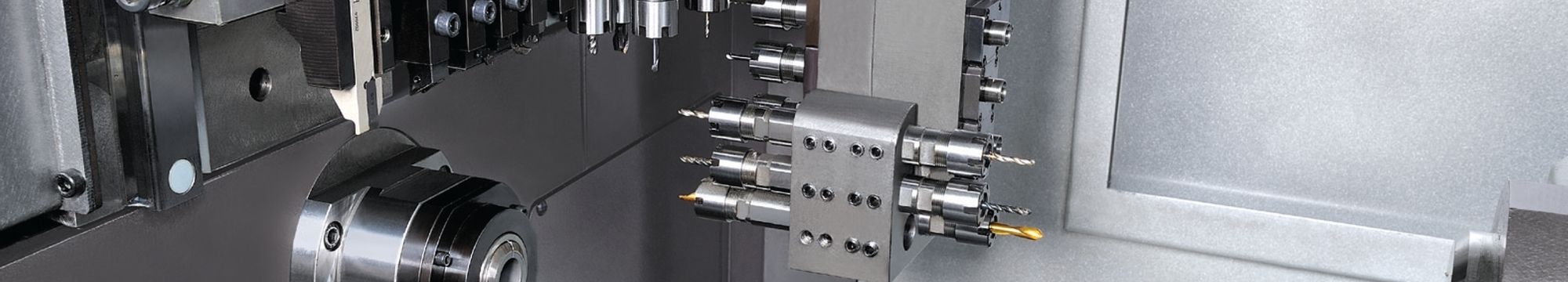

Расширенный комплект инструментов:
Приводные инструменты с продольным ходом, а также поворотная на 360° инструментальная головка позволяют производить комплексную фрезерную обработку, а также нарезать резьбу, гравировать и прочее.
Шпиндели:

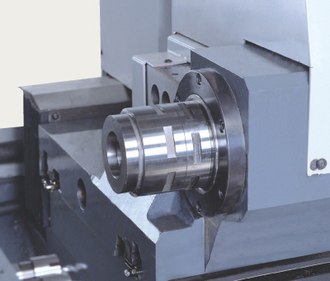

Продольный и поперечный ход противошпинделя позволяет ему работать одновременно самостоятельно и независимо от главного шпинделя.

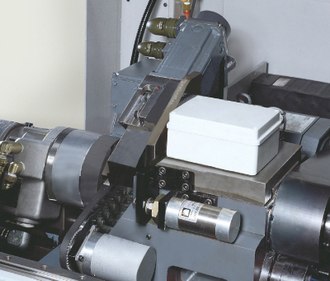

Полноценная C-ось:
Главный и противошпиндель могут быть оборудованы системой контроля, которая производит контроль поворота шпинделя с высокой дискретностью, что позволяет производить различные виды обработки - сверление, фрезерование, гравировка и прочее.

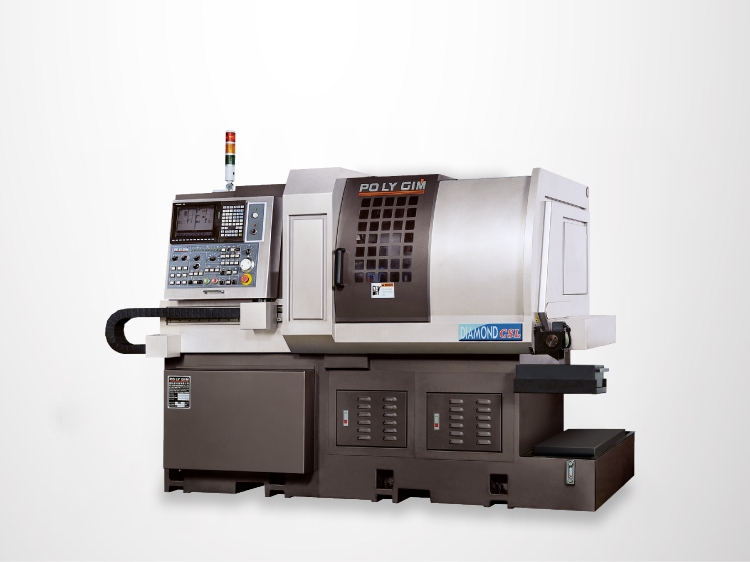

Токарный Автомат продольного точения DIAMOND CSL – многофункциональный токарный обрабатывающий центр с ЧПУ швейцарского типа (Swiss-Type) с высокой производительностью. Эти станки оснащены подвижной шпиндельной бабкой, цанговым люнетом (вращающимся и фиксированным) с люнетной цангой, рамным типом размещения инструмента, контршпинделем, приводным инструментом, осью С для главного шпинделя и автоматическим пруткоподатчиком.
Станки с ЧПУ серии DIAMOND CSL предназначены для серийного и крупносерийного производства деталей высокой сложности из калиброванного прутка диаметром вплоть до 42 мм.
Прутковые автоматы продольного точения отличаются от токарных станков классического типа наличием в конструкции подвижной шпиндельной бабки. Имеется в виду, что происходит продольная подача заготовки относительно инструмента при помощи подвижного главного шпинделя.
Все подвижные части станка, а именно главный шпиндель, противошпиндель, инструментальная рама для передвижения используют прецизионные направляющие качения.
По вопросам приобретения обращайтесь к нашему партнеру - http://станок.укр
У этого типа станка серии DIAMOND имеется возможность перемещения контршпинделя по двум осям – Z2 и X2, что обеспечивает одновременную (асинхронную) обработку в двух шпинделях. Контршпиндель входит в стандартную комплектацию.
Важной особенностью является примененная в конструкции инструментальной рамы индексируемая поворотная инструментальная головка на 3 или 8 позиций. В зависимости от комплектации обеспечивается автоматическое ( B ось ) или ручное позиционирование головки под необходимым углом.
В качестве опции возможно автоматическое позиционирование инструмента по оси Y2 для обработки в противошпинделе.

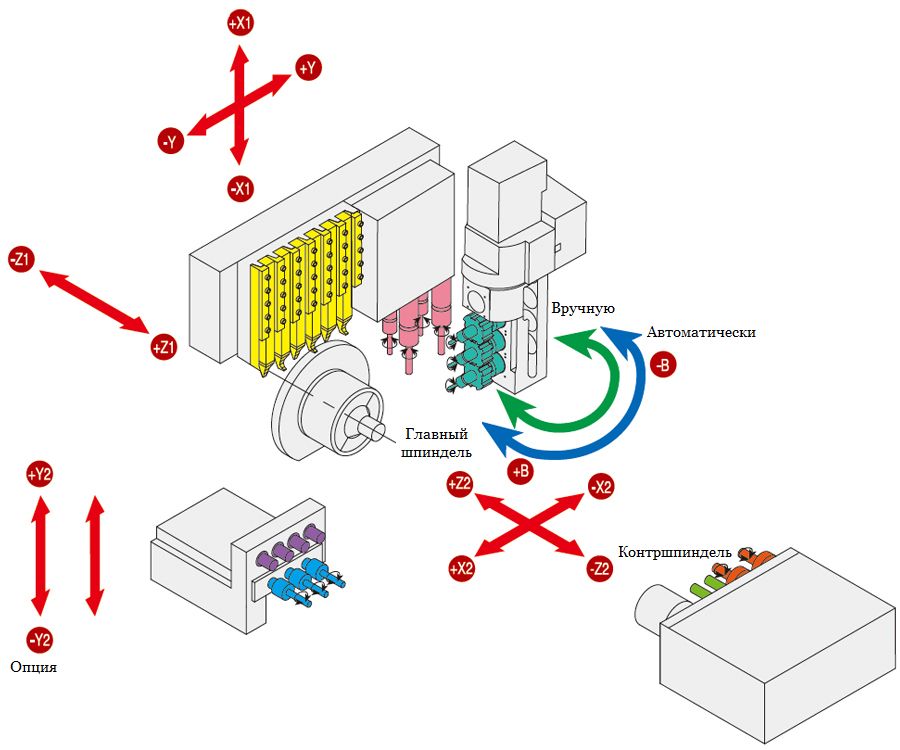

Пример компоновки:
Модель: DIAMOND 32/42 CSL
6 токарных резца для наружной обработки (42CSL - 5 шт.)
6 поперечных приводных инструмента
3 поворотных угловых приводных инструмента
2 статических для внутренней обработки в главном шпинделе
2 приводных фронтальных безцентровых инструмента
4 статических для внутренней обработки в противошпинделе
3 фронтальных приводных инструмента для контршпинделя

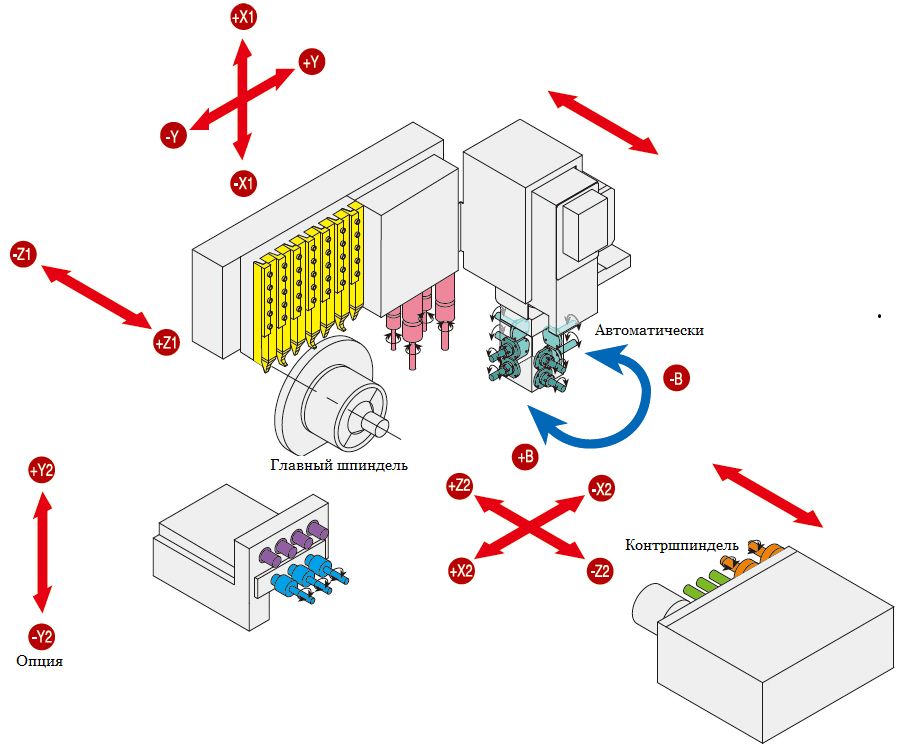

Модель: DIAMOND 32/42 CSL с Y2 и В ось - 8-ми позиционным поворотным блоком
7 токарных резца для наружной обработки (42CSL - 6 шт.)
6 поперечных приводных инструмента
8-ми позиционный поворотный на 360° инструментальный блок
3 статических для внутренней обработки (42CSL - 2 шт.)
2 приводных фронтальных безцентровых инструмента
4 статических для внутренней обработки в контршпинделе
3 фронтальных приводных инструмента для контршпинделя

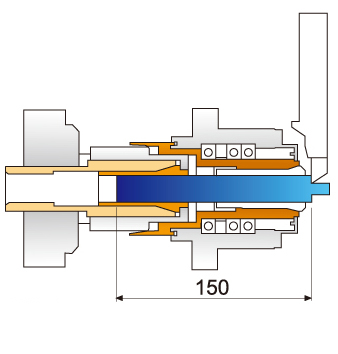

Применение вращающегося цангового люнета с установленной люнетной цангой для поддержки прутка.

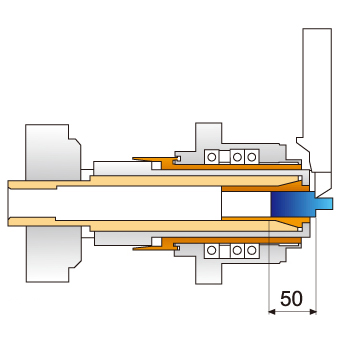

Использование грубого цангового люнета (без применения прецизионной люнетной цанги. Применяется для деталей длиной не более 3-х диаметров прутка. При этом прутковый автомат продольного точения работает по принципу стандартного токарного станка, без фиксации заготовки на выходе из шпинделя.
Стандартная комплектация DIAMOND CSL:
Модель: DIAMOND 32/42 CSL
► Главный шпиндель (5° дискретность)
► Контршпиндель (5° дискретность)
► Рабочее освещение
► Система подачи СОЖ
► Датчик контроля наличия заготовки
► Вращающийся цанговый люнет
► Улавливатель готовых деталей
► 6 поперечных приводных инструмента
► 2 неприводных инструмента для внутренней обработки в главном шпинделе
► 4 неприводных инструмента для внутренней обработки в контршпинделе
► 6 токарных резцов для наружной обработки (модель DIAMOND 42CSL имеет 5 токарных резцов)
Модель: DIAMOND 32/42 CSL с Y2 и В ось - 8-ми позиционным поворотным блоком
► Главный шпиндель с осью C
► Контршпиндель (5° дискретность)
► Рабочее освещение
► Система подачи СОЖ
► Датчик контроля наличия заготовки
► Вращающийся цанговый люнет
► Улавливатель готовых деталей
► 6 поперечных приводных инструмента
► 3 неприводных инструмента для внутренней обработки в главном шпинделе (модель DIAMOND 42CSL - 2 штуки)
► 4 неприводных инструмента для внутренней обработки в контршпинделе
► 7 токарных резцов для наружной обработки (модель DIAMOND 42CSL имеет 6 токарных резцов)
Опциональные компоненты:
Модель: DIAMOND 32/42 CSL
► Ось CF (0.001° дискретность) для главного шпинделя с ременным приводом
► Ось CS (0.001° дискретность) для главного шпинделя со встроенным приводом
► Ось С для контршпинделя (с ЧПУ Mitsumishi M70)
► Автоматический стружкоуборщик
► Бак для стружки
► Автоматический пруткоподатчик Fedek
► 2 дополнительных безцентровых приводных инструмента
► 3 поворотных угловых приводных инструмента (угол выставляется вручную)
► 3 поворотных угловых приводных инструмента (угол выставляется автоматически)
► 3 фронтальных безцентровых приводных инструмента для противошпинделя
► Грубый цанговый люнет
Примечание: для установки опции Y2 ось необходимо
1. ЧПУ Mitsumishi M730
2. Встроенный привод главного шпинделя (42CSL - 7,5 кВт)
Модель: DIAMOND 32/42 CSL с Y2 и В ось - 8-ми позиционным поворотным блоком
► Ось CS (0.001° дискретность) для главного шпинделя
► Ось С для контршпинделя
► Автоматический стружкоуборщик
► Бак для стружки
► Автоматический пруткоподатчик Fedek
► 2 дополнительных безцентровых приводных инструмента
► 8-ми позиционный поворотный инструментальный блок - ось B 360°
► 3 фронтальных безцентровых приводных инструмента для противошпинделя
► Грубый цанговый люнет
Технические характеристики:
DIAMOND 25CSL
DIAMOND 32CSL
DIAMOND 42CSL
32CSL+Y2+B ось
42CSL+Y2+B ось
| Характеристики | 25 CSL | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø26 мм |
| Макс. длина точения | 268 мм | |
| Макс. диаметр сверления | Ø20 мм | |
| Нарезание резьбы | M16 | |
| Резцы для наружной обработки | Количество инструментов | 6 |
| Размер | □16 x 16 x 120 | |
| Инструмент для внутренней обработки в главном шпинделе | Количество инструментов | 2 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Поворотная угловая головка с приводным инструментом (Опция) | Количество инструментов | 3 |
| Скорость вращения инструмента | 100~6000 об/мин | |
| Осевой инструмент | Фронтальный приводной инструмент (Опция) | 2 |
| Обратный приводной инструмент (Опция) | 3 | |
| Обратный статический инструмент | 4 | |
| Главный шпиндель | Отверстие в шпинделе | Ø26 мм |
| Скорость вращения шпинделя | 200~8000 об/мин | |
| Противошпиндель | Отверстие в контршпинделе | Ø25 мм |
| Скорость вращения противошпинделя | 200~6000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 70 мм | |
| Макс. длина точения | 120 мм | |
| Макс. диаметр сверления | Ø16 мм | |
| Нарезание резьбы | M12 | |
| Быстрое перемещение | Оси X1, Z1 | 18 м/мин |
| Оси X2, Z2 | 18 м/мин | |
| Ось Y1 | 18 м/мин | |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | 2.2 кВт (7.0 кВт с М70) | |
| Двигатель по осям X1 / X2 | 1 кВт | |
| Двигатель по осям Z1,Y1,Z2 | 0.5 кВт | |
| Привод по оси B | 0.75 кВт (с ЧПУ М65) / 1 кВт (с М70/M730) | |
| Привод по оси Y2 (Опция) | - | |
| Привод поперечного приводного инструмента | 1.5 кВт | |
| Привод инструмента поворотной головки | 0.4 кВт | |
| Привод фронтального инструмента | 0.75 кВт (1 кВт опция Y2 ось) | |
| Двигатель системы подачи СОЖ | 0.75 кВт x 2 | |
| Привод насоса подачи смазки | 4 w x 2 | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 3988 кг | |
| Габариты станка | 2480 x 1280 x 1780 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.
| Характеристики | 32 CSL | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø35 мм |
| Макс. длина точения | 268 мм | |
| Макс. диаметр сверления | Ø26 мм | |
| Нарезание резьбы | M16 | |
| Резцы для наружной обработки | Количество инструментов | 6 |
| Размер | □16 x 16 x 120 | |
| Инструмент для внутренней обработки в главном шпинделе | Количество инструментов | 2 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Поворотная угловая головка с приводным инструментом (Опция) | Количество инструментов | 3 |
| Скорость вращения инструмента | 100~6000 об/мин | |
| Осевой инструмент | Фронтальный приводной инструмент (Опция) | 2 |
| Обратный приводной инструмент (Опция) | 3 | |
| Обратный статический инструмент | 4 | |
| Главный шпиндель | Отверстие в шпинделе | Ø38 мм |
| Скорость вращения шпинделя | 200~8000 об/мин | |
| Противошпиндель | Отверстие в контршпинделе | Ø33 мм |
| Скорость вращения противошпинделя | 200~6000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 70 мм | |
| Макс. длина точения | 120 мм | |
| Макс. диаметр сверления | Ø 16 мм | |
| Нарезание резьбы | M12 | |
| Быстрое перемещение | Оси X1, Z1 | 18 м/мин |
| Оси X2, Z2 | 18 м/мин | |
| Ось Y1 | 18 м/мин | |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | 2.2 кВт (7.0 кВт с М70) | |
| Двигатель по осям X1 / X2 | 1 кВт | |
| Двигатель по осям Z1,Y1,Z2 | 0.5 кВт | |
| Привод по оси B | 0.75 кВт (с ЧПУ М65) / 1 кВт (с М70/M730) | |
| Привод по оси Y2 (Опция) | 1 кВт | |
| Привод поперечного приводного инструмента | 1.5 кВт | |
| Привод инструмента поворотной головки | 0.4 кВт | |
| Привод фронтального инструмента | 0.75 кВт (1 кВт опция Y2 ось) | |
| Двигатель системы подачи СОЖ | 0.75 кВт x 2 | |
| Привод насоса подачи смазки | 4 w x 2 | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 3988 кг | |
| Габариты станка | 2480 x 1280 x 1780 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
| Характеристики | 42 CSL | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø42 мм |
| Макс. длина точения | 240 мм | |
| Макс. диаметр сверления | Ø26 мм | |
| Нарезание резьбы | M16 | |
| Резцы для наружной обработки | Количество инструментов | 5 |
| Размер | □16 x 16 x 120 | |
| Инструмент для внутренней обработки в главном шпинделе | Количество инструментов | 2 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Поворотная угловая головка с приводным инструментом (Опция) | Количество инструментов | 3 |
| Скорость вращения инструмента | 100~6000 об/мин | |
| Осевой инструмент | Фронтальный приводной инструмент (Опция) | 2 |
| Обратный приводной инструмент (Опция) | 3 | |
| Обратный статический инструмент | 4 | |
| Главный шпиндель | Отверстие в шпинделе | Ø42 мм |
| Скорость вращения шпинделя | 200~6000 об/мин | |
| Противошпиндель | Отверстие в контршпинделе | Ø42 мм |
| Скорость вращения противошпинделя | 200~6000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 70 мм | |
| Макс. длина точения | 120 мм | |
| Макс. диаметр сверления | Ø16 мм | |
| Нарезание резьбы | M12 | |
| Быстрое перемещение | Оси X1, Z1 | 18 м/мин |
| Оси X2, Z2 | 18 м/мин | |
| Ось Y1 | 18 м/мин | |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | 2.2 кВт (7.0 кВт с М70) | |
| Двигатель по осям X1 / X2 | 1 кВт | |
| Двигатель по осям Z1,Y1,Z2 | 0.5 кВт | |
| Привод по оси B | 0.75 кВт (с ЧПУ М65) / 1 кВт (с М70/M730) | |
| Привод по оси Y2 (Опция) | 1 кВт | |
| Привод поперечного приводного инструмента | 1.5 кВт | |
| Привод инструмента поворотной головки | 0.4 кВт | |
| Привод фронтального инструмента | 0.75 кВт (1 кВт опция Y2 ось) | |
| Двигатель системы подачи СОЖ | 0.75 кВт x 2 | |
| Привод насоса подачи смазки | 4 w x 2 | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 4088 кг | |
| Габариты станка | 2480 x 1280 x 1780 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
| Характеристики | 32 CSL (С Y2 осью и 8-ми позиционной B осью) | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø32 мм |
| Макс. длина точения | 268 мм | |
| Макс. диаметр сверления | Ø26 мм | |
| Нарезание резьбы | M16 | |
| Резцы для наружной обработки | Количество инструментов | 7 |
| Размер | □16 x 16 x 120 | |
| Инструмент для внутренней обработки в главном шпинделе | Количество инструментов | 3 |
| Размер | 13 мм (ER20) | |
| Обратный статический инструмент | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Поворотная угловая головка с приводным инструментом (Опция) | Количество инструментов | 8 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 100~6000 об/мин | |
| Фронтальный приводной инструмент (Опция) | Количество инструментов | 2 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Обратный приводной инструмент (Опция) | Количество инструментов | 3 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 100~4000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø33 мм |
| Скорость вращения шпинделя | 200~7000 об/мин | |
| Индексация главного шпинделя | C ось | |
| (Опция) Индексация CS ось. | 0.001° | |
| Противошпиндель | Отверстие в контршпинделе | Ø33 мм |
| Скорость вращения противошпинделя | 200~6000 об/мин | |
| Индексация контршпинделя | 5° | |
| (Опция) Индексация C ось. | C ось | |
| Макс. длина детали для автоматического извлечения вперед | 70 мм | |
| Макс. длина точения | 120 мм | |
| Макс. диаметр сверления | Ø16 мм | |
| Нарезание резьбы | M12 | |
| Быстрое перемещение | Оси X1 / Z1 / Y1 | 30 м/мин |
| Оси X2 / Z2 / Y2 | 30 м/мин | |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | 7.0 кВт | |
| Двигатель по осям X1 / X2 / Y2 / B | 1.0 кВт | |
| Двигатель по осям Z1 / Y1 / Z2 | 0.5 кВт | |
| Привод перемещения и инструмента поворотной головки | 1.5 кВт | |
| Привод фронтального инструмента | 1.0 кВт | |
| Двигатель системы подачи СОЖ | 0.75 кВт x 2 | |
| Привод насоса подачи смазки | 4 w x 2 | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 4240 кг | |
| Габариты станка | 2190 x 1530 x 1800 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
| Характеристики | 42 CSL (С Y2 осью и 8-ми позиционной B осью) | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø42 мм |
| Макс. длина точения | 268 мм | |
| Макс. диаметр сверления | Ø26 мм | |
| Нарезание резьбы | M16 | |
| Резцы для наружной обработки | Количество инструментов | 6 |
| Размер | □16 x 16 x 120 | |
| Инструмент для внутренней обработки в главном шпинделе | Количество инструментов | 2 |
| Размер | 13 мм (ER20) | |
| Обратный статический инструмент | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Поворотная угловая головка с приводным инструментом (Опция) | Количество инструментов | 8 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 100~6000 об/мин | |
| Фронтальный приводной инструмент (Опция) | Количество инструментов | 2 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200~6000 об/мин | |
| Обратный приводной инструмент (Опция) | Количество инструментов | 3 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 100~4000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø42 мм |
| Скорость вращения шпинделя | 200~5000 об/мин | |
| Индексация главного шпинделя | C ось | |
| (Опция) Индексация CS ось. | 0.001° | |
| Противошпиндель | Отверстие в контршпинделе | Ø42 мм |
| Скорость вращения противошпинделя | 200~5000 об/мин | |
| Индексация контршпинделя | 5° | |
| (Опция) Индексация C ось. | C ось | |
| Макс. длина детали для автоматического извлечения вперед | 70 мм | |
| Макс. длина точения | 120 мм | |
| Макс. диаметр сверления | Ø16 мм | |
| Нарезание резьбы | M12 | |
| Быстрое перемещение | Оси X1 / Z1 / Y1 | 30 м/мин |
| Оси X2 / Z2 / Y2 | 30 м/мин | |
| Привода | Привод главного шпинделя | 7.5 кВт |
| Двигатель противошпинделя | 7.0 кВт | |
| Двигатель по осям X1 / X2 / Y2 / B | 1.0 кВт | |
| Двигатель по осям Z1 / Y1 / Z2 | 0.5 кВт | |
| Привод перемещения и инструмента поворотной головки | 1.5 кВт | |
| Привод фронтального инструмента | 1.0 кВт | |
| Двигатель системы подачи СОЖ | 0.75 кВт x 2 | |
| Привод насоса подачи смазки | 4 w x 2 | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 4240 кг | |
| Габариты станка | 2190 x 1530 x 1800 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
