Прутковые автоматы
˃

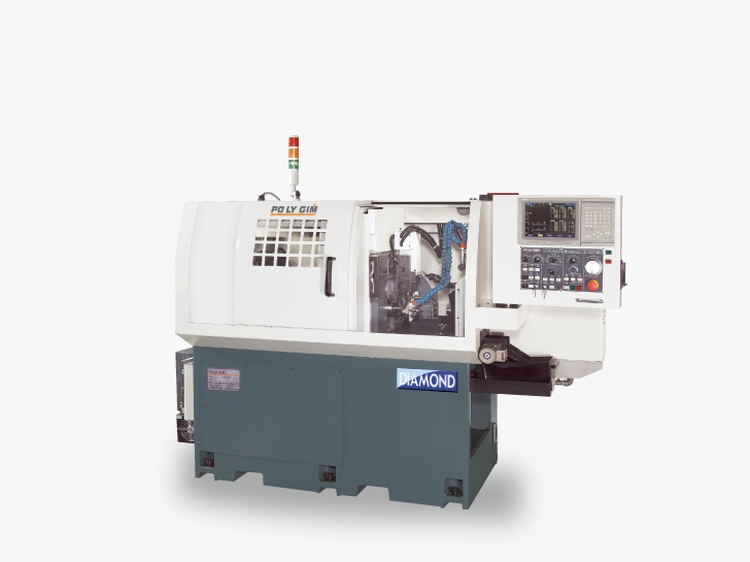

Описание станка:
Более высокая производительность с меньшими затратами:
Специальная конструкция подвижной рамы для крепления инструмента, проработанная до мелочей конструкция, использование различных опций - все это делает станок DIAMOND 20 крайне экономически выгодным в эксплуатации. Высокая скорость и точность обработки позволяет добиться минимальной стоимости производства сложных деталей.
Противошпиндель (для моделей DIAMOND 32B и DIAMOND 32CSB):
Станок DIAMOND 32 CSB обеспечивает высочайшую производительность благодаря возможности одновременной работы главного шпинделя и контршпинделя. При этом более простой DIAMOND 32B также способен обеспечивать одновременную работу двух шпинделей. Это позволяет применять намного более дешевый станок, в случае отсутствия необходимости в большом количестве инструментов.
Точность позиционирования шпинделей:
В стандартной комплектации дискретность позиционирования составляет 5 °. Как опция, доступна установка CF-оси (дискретность 0,001 °).
Возможность минимизировать отходы сырья:
Грубый цанговый люнет (ОПЦИЯ) позволяет обрабатывать пруток вплоть до остатка длиной всего 50 мм. (стандартный цанговый люнет обрабатывает пруток с остатком минимум 150 мм.). Однако необходимо учитывать, что в данном случае допустима обработка детали длиной не более трех диаметров прутка.
Обработка некачественного материала:
При обработке прутка (не калиброванного) с допуском 0,1 мм необходимо использовать "Грубый цанговый люнет" (ОПЦИЯ)
Пример компоновки:
Шесть резцов для наружной обработки (у прутковых автоматов 32CS и 32CSB - пять)
Три фронтальных приводных инструмента для внутренней обработки, сверления, нарезания резьбы и прочее для главного и противошпинделя
Шесть поперечных приводных инструмента
Четыре статических инструмента для внутренней обработки в главном шпинделе и противошпинделе
Инструментальная система DIAMOND 32:
DIAMOND 32
DIAMOND 32B
DIAMOND 32CS
DIAMOND 32CSB
Шесть резцов для наружной обработки
Четыре неприводных инструмента для внутренней обработки
Шесть резцов для наружной обработки
Четыре неприводных инструмента для внутренней обработки
Четыре статических инструмента для внутренней обработки в противошпинделе
Пять резцов для наружного точения
Четыре неприводных инструмента для внутренней обработки
Шесть приводных инструмента для поперечной обработки
Три фронтальных приводных инструмента для главного шпинделя (ОПЦИЯ)
Пять резцов для наружного точения
Четыре неприводных инструмента для внутренней обработки
Шесть приводных инструмента для поперечной обработки
Три фронтальных приводных инструмента для главного шпинделя
Четыре статических инструмента для внутренней обработки в противошпинделе
Три приводных инструмента для обработки в противошпинделе
Шесть инструментов для наружного точения (версия 32CS и 32CSB - пять резцов
Шесть поперечных проводных инструмента
Четыре неподвижных инструмента для внутренней обработки в главном шпинделе
Три фронтальных приводных инструмента для обработки в главном шпинделе
Четыре неприводных инструмента для внутренней обработки в противошпинделе
Три приводных инструмента для обработки в противошпинделе
Комплектация DIAMOND 32:
| Характеристики | DIAMOND 32 | DIAMOND 32B | DIAMOND 32CS | DIAMOND 32CSB |
|---|---|---|---|---|
| Дискретность индексации шпинделя 5° | ☺ | ☺ | ☺ | ☺ |
| Сенсор наличия заготовки | ☺ | ☺ | ☺ | ☺ |
| Система подачи СОЖ | ☺ | ☺ | ☺ | ☺ |
| Рабочая лампа | ☺ | ☺ | ☺ | ☺ |
| Улавливатель деталей | ☺ | ☺ | ☺ | ☺ |
| Вращающийся цанговый люнет | ☺ | ☺ | ☺ | ☺ |
| Поперечный приводной инструмент | - | - | ☺ | ☺ |
| Контршпиндель | - | ☺ | - | ☺ |
| Фронтальный приводной инструмент | - | - | ОПЦИЯ | ☺ |
| Обратный приводной инструмент | - | - | - | ☺ |
| CF ось | - | - | ОПЦИЯ | ОПЦИЯ |
| Грубый цанговый люнет (Длина обработки = 3 диаметра прутка) |
ОПЦИЯ | ОПЦИЯ | ОПЦИЯ | ОПЦИЯ |
| Стружкоуборщик с баком для стружки | ОПЦИЯ | ОПЦИЯ | ОПЦИЯ | ОПЦИЯ |
- не входит в комплектацию
☺ в базовой комплектации
Технические характеристики:
DIAMOND 32
DIAMOND 32B
DIAMOND 32CS
DIAMOND 32CSB
| Характеристики | DIAMOND 32 | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø33 мм |
| Макс. длина точения | 250 мм | |
| Макс. диаметр сверления | 26 мм | |
| Нарезание резьбы | M12 | |
| Резцы для наружной обработки | Количество инструментов | 6 |
| Размер | □16 ×16 ×120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Фронтальный приводной инструмент | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Обратный инструмент для внутренней обработки | Количество инструментов | - |
| Размер | - | |
| Обратный приводной инструмент для внутренней обработки | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Главный шпиндель | Отверстие в шпинделе | Ø36 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | |
| Контршпиндель | Отверстие в контршпинделе | - |
| Скорость вращения противошпинделя | - | |
| Макс. длина детали для автоматического извлечения вперед | - | |
| Быстрое перемещение | Скорость перемещения | 18 м/мин |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | - | |
| Двигатель по осям X1, Y1, Z1 | 0.5 кВт | |
| Привод оси Z2 | - | |
| Двигатель системы подачи СОЖ | 0.55 кВт | |
| Привод насоса подачи смазки | 4 w | |
| Двигатель поперечного приводного инструмента | - | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 2270 кг | |
| Габариты станка | 2200 × 1140 × 1568 мм | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.
В Украине станки представлены проектом http://станок.укр
| Характеристики | DIAMOND 32B | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø33 мм |
| Макс. длина точения | 250 мм | |
| Макс. диаметр сверления | 26 мм | |
| Нарезание резьбы | M12 | |
| Резцы для наружной обработки | Количество инструментов | 6 |
| Размер | □16 ×16 ×120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Фронтальный приводной инструмент | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Обратный приводной инструмент для внутренней обработки | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Главный шпиндель | Отверстие в шпинделе | Ø36 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | |
| Контршпиндель | Отверстие в контршпинделе | Ø33 мм |
| Скорость вращения противошпинделя | 6000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 80 мм | |
| Быстрое перемещение | Скорость перемещения | 18 м/мин |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | 1.5 кВт | |
| Двигатель по осям X1, Y1, Z1 | 0.5 кВт | |
| Привод оси Z2 | 0.5 кВт | |
| Двигатель системы подачи СОЖ | 0.55 кВт | |
| Привод насоса подачи смазки | 4 w | |
| Двигатель поперечного приводного инструмента | - | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 2770 кг | |
| Габариты станка | 2550 × 1140 × 1568 мм | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
| Характеристики | DIAMOND 32CS | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø33 мм |
| Макс. длина точения | 250 мм | |
| Макс. диаметр сверления | 26 мм | |
| Нарезание резьбы | M12 | |
| Резцы для наружной обработки | Количество инструментов | 5 |
| Размер | □16 ×16 ×120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 |
| Размер | 13мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13мм (ER20) | |
| Скорость вращения инструмента | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | 3 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | - |
| Размер | - | |
| Обратный приводной инструмент для внутренней обработки | Количество инструментов | - |
| Размер | - | |
| Скорость вращения инструмента | - | |
| Главный шпиндель | Отверстие в шпинделе | Ø36 мм |
| Скорость вращения шпинделя | 200-8000 об/мин | |
| Контршпиндель | Отверстие в контршпинделе | - |
| Скорость вращения противошпинделя | - | |
| Макс. длина детали для автоматического извлечения вперед | - | |
| Быстрое перемещение | Скорость перемещения | 18 м/мин |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | - | |
| Двигатель по осям X1, Y1, Z1 | 0.5 кВт | |
| Привод оси Z2 | - | |
| Двигатель системы подачи СОЖ | 0.55 кВт | |
| Привод насоса подачи смазки | 4 w | |
| Двигатель поперечного приводного инструмента | 0.75 кВт | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 2288 кг | |
| Габариты станка | 2200 × 1140 × 1568 мм | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
| Характеристики | DIAMOND 32CSB | |
|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø33 мм |
| Макс. длина точения | 250 мм | |
| Макс. диаметр сверления | 26 мм | |
| Нарезание резьбы | M12 | |
| Резцы для наружной обработки | Количество инструментов | 5 |
| Размер | □16 ×16 ×120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | 6 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | 3 |
| Размер | 13 мм (ER20) | |
| Скорость вращения инструмента | 6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4 |
| Размер | 13 мм (ER20) | |
| Обратный приводной инструмент для внутренней обработки | Количество инструментов | 3 |
| Размер | 10 мм (ER16) | |
| Скорость вращения инструмента | 6000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø36 мм |
| Скорость вращения шпинделя | 200-8000 об/мин | |
| Контршпиндель | Отверстие в контршпинделе | Ø33 мм |
| Скорость вращения противошпинделя | 6000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 80 мм | |
| Быстрое перемещение | Скорость перемещения | 18 м/мин |
| Привода | Привод главного шпинделя | 5.5 кВт |
| Двигатель противошпинделя | 1.5 кВт | |
| Двигатель по осям X1, Y1, Z1 | 0.5 кВт | |
| Привод оси Z2 | 0.5 кВт | |
| Двигатель системы подачи СОЖ | 0.55 кВт | |
| Привод насоса подачи смазки | 4 w | |
| Двигатель поперечного приводного инструмента | 0.75 кВт | |
| Габариты и вес | Высота центров от пола | 960 мм |
| Вес | 2788 кг | |
| Габариты станка | 2550 × 1140 × 1568 мм | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин |
