Описание станка:
Когда необходимо изготовить сложную деталь, а особенно выполнить смещенные от центра отверстия, нарезать резьбу, профрезеровать паз и т.д. нам потребуется токарный станок с фрезерной функцией и Y-осью.

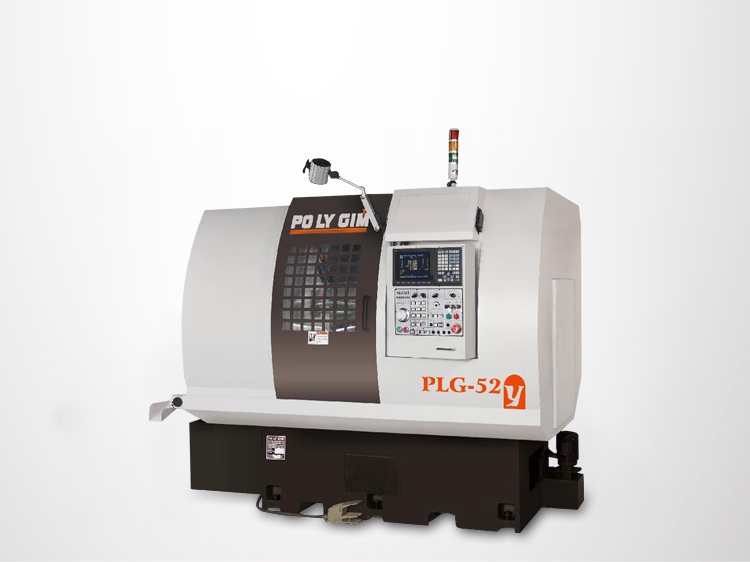

С модельном ряде станков Po Ly Gim присутствует несколько моделей с различной конфигурацией и техническими возможностями. В серию PLG входят модели PLG-42Y, PLG52Y, PLG-60Y. Основное отличие заключается в характеристиках установленного шпинделя.

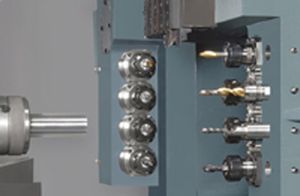

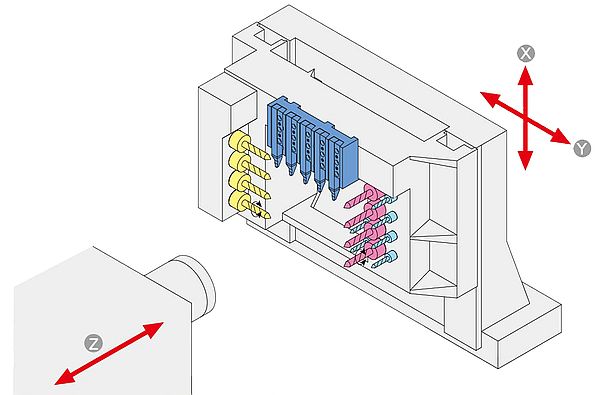

Специально разработанная подвижная рама позволяет одновременно установить до 20-ти инструментов, из них восемь приводных – по четыре аксиальных и радиальных. Токарный станок с ЧПУ может быть опционально укомплектован CF-осью главного шпинделя для выполнения высокоточных фрезерных и гравировальных работ.
Чтобы максимально автоматизировать процесс обработки возможна установка таких опций, как автоматический пруткоподатчик (барфидер) и улавливатель готовых деталей.

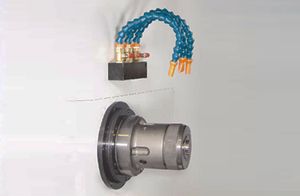

Шпиндель с установленным цанговым патроном токарного станка PLG-52Y
5 шт. резцов для наружного точения
(PLG-42Y - 6 инструментов )
6 шт. инструментов для внутренней обработки
4 шт. поперечных приводных инструмента
4 шт. фронтальных приводных инструмента
Улавливатель деталей с конвейером
5 шт. резцов для наружного точения
(PLG-42Y - 6 инструментов )
6 шт. инструментов для внутренней обработки
4 шт. поперечных приводных инструмента
4 шт. фронтальных приводных инструмента
Стандартная комплектация:
► Цанговый патрон Модель 25 (161E)
► Освещение рабочей зоны
► Педаль для включения зажатия патрона (1 шт.)
► Блоки и болты для установки станка (4 шт.)
► Инструмент для наладки и обслуживания (1 комплект)
► Инструмент для наружного точения (5 шт.)
(PLG-42Y - 6 штук)
► Инструмент для внутренней обработки (6 шт.)
► Поперечный приводной инструмент (4 шт.)
► Фронтальный приводной инструмент (4 шт.)
► Система подачи СОЖ (1 шт.)
Опциональные компоненты:
► CF-ось главного шпинделя
► Автоматический стружкоуборщик
► Бак для стружки
► Улавливатель деталей или конвейер готовых изделий
► Автоматический пруткоподатчик Fedek
Технические характеристики:
PLG-42Y
PLG-52Y
PLG-60y
| Характеристики | PLG-42Y |
|---|---|
| Макс. диаметр точения | 42 мм |
| Макс. длина точения | Диаметр прутка x3 |
| Диаметр вращения над суппортом | 200 мм |
| Максимальный ход по оси X | 190 мм |
| Макс. Продольное перемещение по оси Z | 300 мм |
| Максимальный ход по оси Y | 300 мм |
| Отверстие в шпинделе | 55 мм |
| Макс. диаметр прутка, подаваемый пруткоподатчиком | 42 мм |
| Торец шпинделя | A2-5 |
| Тип гидравлического цангового патрона | 173 E/ 42 мм |
| Привод главного шпинделя | 11 кВт / 15 ЛС |
| Привод по осям Z, Y | 1 кВт |
| Привод по оси X | 1.5 кВт |
| Двигатель поперечного приводного инструмента | 2.2 кВт |
| Двигатель фронтального приводного инструмента | 2.2 кВт |
| Скорость вращения шпинделя | 100-5500 об/мин |
| Скорость вращения поперечного инструмента | 200-5000 об/мин |
| Скорость вращения фронтального инструмента | 200-5000 об/мин |
| Ускоренное перемещение (оси X, Z, Y) | 16 м/мин |
| Минимальный вводимый в ЧПУ размер | 0.001 мм |
| Кол-во резцов для наружного точения | 6 |
| Размер резцов для наружной обработки | □20 x 20 x 110 |
| Кол-во инструментов для внутренней обработки | 6 |
| Размер инструментов для внутренней обработки | Ø25 мм |
| Максимальный диаметр сверления | Ø25 мм |
| Максимальный размер нарезаемой резьбы | M16 |
| Кол-во поперечного приводного инструмента | 4 |
| Размер поперечного приводного инструмента | 16 мм (ER25) |
| Макс. диаметр сверления поперечным инструментом | Ø16 мм |
| Макс. резьба нарезаемая поперечным инструментом | M10 |
| Кол-во фронтального инструмента | 4 |
| Размер фронтального приводного инструмента | 16 мм (ER25) |
| Макс. диаметр сверления фронтальным инструментом | Ø16 мм |
| Макс. резьба нарезаемая фронтальным инструментом | M10 |
| Насос подачи СОЖ под высоким давлением | 1 ЛС |
| Гидравлический насос | 1 ЛС |
| Габариты (Д x Ш x В) | 2490 x 1690 x 1955 мм |
| Вес (нетто) | 3000 кг |
| Характеристики | PLG-52Y |
|---|---|
| Макс. диаметр точения | 52 мм |
| Макс. длина точения | Диаметр прутка x3 |
| Диаметр вращения над суппортом | 200 мм |
| Максимальный ход по оси X | 190 мм |
| Макс. Продольное перемещение по оси Z | 300 мм |
| Максимальный ход по оси Y | 300 мм |
| Отверстие в шпинделе | 60 мм |
| Макс. диаметр прутка, подаваемый пруткоподатчиком | 52 мм |
| Торец шпинделя | A2-6 |
| Тип гидравлического цангового патрона | 177 E или 185 E/52 мм |
| Привод главного шпинделя | 11 кВт / 15ЛС |
| Привод по осям Z, Y | 1 кВт |
| Привод по оси X | 1.5 кВт |
| Двигатель поперечного приводного инструмента | 2.2 кВт |
| Двигатель фронтального приводного инструмента | 2.2 кВт |
| Скорость вращения шпинделя | 100-4000 об/мин |
| Скорость вращения поперечного инструмента | 200-5000 об/мин |
| Скорость вращения фронтального инструмента | 200-5000 об/мин |
| Ускоренное перемещение (оси X, Z, Y) | 16 м/мин |
| Минимальный вводимый в ЧПУ размер | 0.001 мм |
| Кол-во резцов для наружного точения | 5 |
| Размер резцов для наружной обработки | □20 x 20 x 110 |
| Кол-во инструментов для внутренней обработки | 6 |
| Размер инструментов для внутренней обработки | Ø25 мм |
| Максимальный диаметр сверления | Ø25 мм |
| Максимальный размер нарезаемой резьбы | M16 |
| Кол-во поперечного приводного инструмента | 4 |
| Размер поперечного приводного инструмента | 16 мм (ER25) |
| Макс. диаметр сверления поперечным инструментом | Ø16 мм |
| Макс. резьба нарезаемая поперечным инструментом | M10 |
| Кол-во фронтального инструмента | 4 |
| Размер фронтального приводного инструмента | 16 мм (ER25) |
| Макс. диаметр сверления фронтальным инструментом | Ø16 мм |
| Макс. резьба нарезаемая фронтальным инструментом | M10 |
| Насос подачи СОЖ под высоким давлением | 1 ЛС |
| Гидравлический насос | 1 ЛС |
| Габариты (Д x Ш x В) | 2490 x 1690 x 1955 мм |
| Вес (нетто) | 3000 кг |
| Характеристики | PLG-60Y |
|---|---|
| Макс. диаметр точения | 60 мм |
| Макс. длина точения | Диаметр прутка x3 |
| Диаметр вращения над суппортом | 200 мм |
| Максимальный ход по оси X | 190 мм |
| Макс. Продольное перемещение по оси Z | 300 мм |
| Максимальный ход по оси Y | 300 мм |
| Отверстие в шпинделе | 85 мм |
| Макс. диаметр прутка, подаваемый пруткоподатчиком | 60 мм |
| Торец шпинделя | A2-6 |
| Тип гидравлического цангового патрона | 185 E / 60мм |
| Привод главного шпинделя | 15 кВт / 20ЛС |
| Привод по осям Z, Y | 1 кВт |
| Привод по оси X | 1.5 кВт |
| Двигатель поперечного приводного инструмента | 2.2 кВт |
| Двигатель фронтального приводного инструмента | 2.2 кВт |
| Скорость вращения шпинделя | 100-3500 об/мин |
| Скорость вращения поперечного инструмента | 200-5000 об/мин |
| Скорость вращения фронтального инструмента | 200-5000 об/мин |
| Ускоренное перемещение (оси X, Z, Y) | 16 м/мин |
| Минимальный вводимый в ЧПУ размер | 0.001 мм |
| Кол-во резцов для наружного точения | 5 |
| Размер резцов для наружной обработки | □20 x 20 x 110 |
| Кол-во инструментов для внутренней обработки | 6 |
| Размер инструментов для внутренней обработки | Ø25мм |
| Максимальный диаметр сверления | Ø25 мм |
| Максимальный размер нарезаемой резьбы | M16 |
| Кол-во поперечного приводного инструмента | 4 |
| Размер поперечного приводного инструмента | 16 мм (ER25) |
| Макс. диаметр сверления поперечным инструментом | Ø16 мм |
| Макс. резьба нарезаемая поперечным инструментом | M10 |
| Кол-во фронтального инструмента | 4 |
| Размер фронтального приводного инструмента | 16 мм (ER25) |
| Макс. диаметр сверления фронтальным инструментом | Ø16 мм |
| Макс. резьба нарезаемая фронтальным инструментом | M10 |
| Насос подачи СОЖ под высоким давлением | 1 ЛС |
| Гидравлический насос | 1 ЛС |
| Габариты (Д x Ш x В) | 2490 x 1690 x 1955 мм |
| Вес (нетто) | 3000 кг |
* PoLyGim оставляет за собой право изменять характеристики без предварительного уведомления.
