Токарные станки с ЧПУ PoLyGim

PLG 42/42L/52/60

Описание станка:

Токарные станки с ЧПУ серии PLG по праву являются одними из самых продаваемых во всем мире. Это и неудивительно, ведь они обладают полным набором качеств, необходимых для успеха у пользователей. Во первых – это станки средней серии. Они одинаково востребованы и в малом предприятии с одним-двумя станками и на огромном производстве из сотен единиц оборудования. Во вторых – идеально подобранное соотношение мощности, веса, габаритов, общей кинематики станка позволяют обрабатывать огромный спектр материалов, начиная мягкими цветными сплавами и заканчивая закаленными, нержавеющими и труднообрабатываемыми сталями. В третьих – широкий спектр дополнительных опций: револьверная голова, фрезерная функция включающая аксиальные и радиальные приводные инструменты, задняя бабка, различные системы загрузки штучных заготовок, улавливатель готовых деталей, автоматический пруткоподатчик (барфидер).

Большая длина линейного резцедержателя позволяет установить одновременно и револьверную голову на 8 инструментов и несколько статических инструментальных блоков или блок приводных инструментов. Это позволяет обрабатывать сложные детали, требующие большого количества инструментов. Уверены, что такой токарный станок с ЧПУ требуется и Вашему предприятию. Мы поможем Вам выбрать, купить и укомплектовать любой станок PoLyGim Machinery.

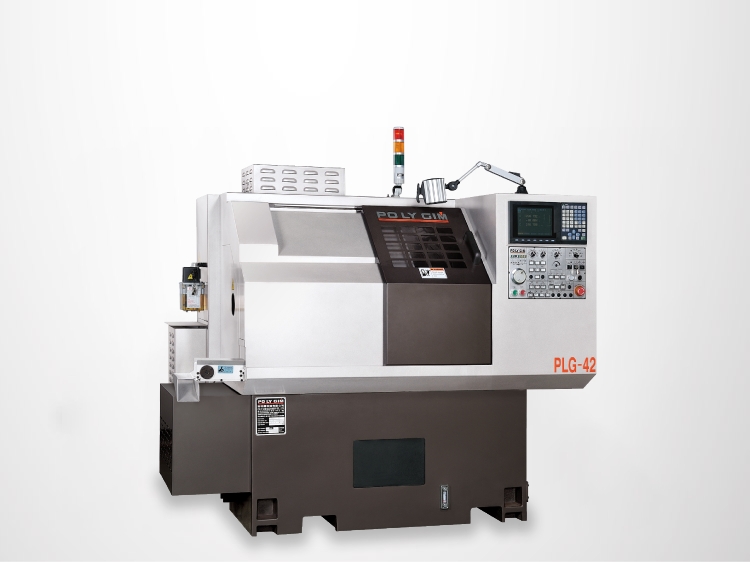

Модель : PLG-42

На станок серии PLG можно установить револьверную голову вместе с статическими ресцедержателями.
Компактная ситема для улавливания готовых изделий после обработки в токарном станке PLG-52 PoLyGim
Автоматическая система вывода изготовленных деталей из зоны обработки в токарных станках серии PLG Po Ly Gim

Опция : 8-ми позиционная револьверная голова расширяет возможности обработки

Улавливатель деталей (с правой стороны) автоматизирует процесс работы

Конвейер готовых деталей из зоны обработки

Система по отводу стружки в автоматическом режиме.

Линейный ресцедержатель позволяет быстро и легко менять инструменты

Автоматический транспортер для удаления стружки легко очищает рабочую зону

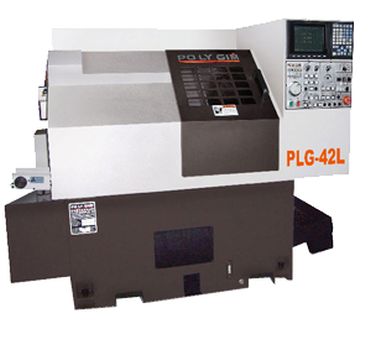

Модель : PLG-42L

Токарный станок с ЧПУ PLG-42L может быть оборудован приводным инструментом.

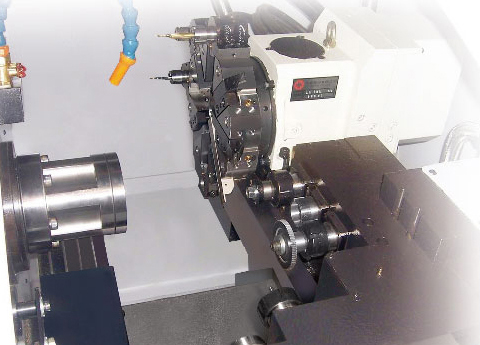

Блок с приводными инструментами позволяет производить комплексную обработку за одну установку. Позволяет устанавливать 5 инструментов : 2 — радиальных + 3 — аксиальных

Модель : PLG-52/60

На станки PLG-52 и PLG-60 можно установить заднюю бабку.

Задняя бабка:

Програмируемый вылет пиноли на длину до 100 мм. Конус MT4.

Конвейер готовых деталей для токарного станка PLG-52 Polygim

Автоматический стружкоуборщик

Стандартная комплектация:

3-х кулачковый токарный патрон либо цанговый патрон (1 pc)

Освещение рабочей зоны

Педаль для включения зажатия патрона (1 шт.)

Линейный резцедержатель

Система подачи СОЖ (1 шт.)

Блоки и болты для установки станка (4 шт.)

Инструмент для наладки и обслуживания (1 комплект)



Опциональные компоненты:

Модель : PLG-42 / 52 / 60

Модель : PLG-42L

8-ми позиционная гидравлическая револьверная головка

Задняя бабка (только для модели PLG 52/ 60)

Автоматический стружкоуборщик

Бак для стружки

Уливливатель деталей или конвейер готовых изделий

Автоматический пруткоподатчик  Fedek

8-ми позиционная револьверная головка с сервоприводом

2 единицы радиальных приводных инструмента

3 единицы аксиальных приводных инструмента

Автоматический стружкоуборщик

Бак для стружки

Конвейер готовых изделий

Технические характеристики:

PLG-42

PLG-42L

PLG-52

PLG-60

Характеристики PLG-42
Макс. диаметр точения 130 мм
Макс. длина точения 160 мм
Диаметр вращения над суппортом 160 мм
Максимальный ход по оси X 230 мм
Макс. Продольное перемещение по оси Z 300 мм
Отверстие в шпинделе 55 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 42 мм
Торец шпинделя A2-5
Гидравлический патрон 6"
Привод главного шпинделя 5.5 кВт / 7.5 ЛС
Скорость вращения шпинделя 100-6000 об/мин
Быстрый ход (X и Z оси) 16 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Размер устанавливаемого резца □20 мм
Диаметр расточного резца Ø25 мм
Двигатель системы подачи СОЖ 1/4 ЛС
Двигатель приводного инструмента (Опция) -
Габариты (Д x Ш x В) 2150 x 1260 x 1830 мм
Вес (нетто) 1780 кг
Характеристики PLG-42L
Макс. диаметр точения 130 мм
Макс. длина точения 160 мм
Диаметр вращения над суппортом 160 мм
Максимальный ход по оси X 300 мм
Макс. Продольное перемещение по оси Z 300 мм
Отверстие в шпинделе 55 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 42 мм
Торец шпинделя A2-5
Гидравлический патрон 6"
Привод главного шпинделя 5.5 кВт / 7.5 ЛС
Скорость вращения шпинделя 100-6000 об/мин
Быстрый ход (X и Z оси) 16 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Размер устанавливаемого резца □20 мм
Диаметр расточного резца Ø25 мм
Двигатель системы подачи СОЖ 1/4 ЛС
Двигатель приводного инструмента (Опция) 1.5 кВт
Габариты (Д x Ш x В) 2150 x 1480 x 1830 мм
Вес (нетто) 1780 кг
Характеристики PLG-52
Макс. диаметр точения 300 мм
Макс. длина точения 480 мм
Диаметр вращения над суппортом 200 мм
Максимальный ход по оси X 320 мм
Макс. Продольное перемещение по оси Z 560 мм
Отверстие в шпинделе 60 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 52 мм
Торец шпинделя A2-6
Гидравлический патрон 8"
Привод главного шпинделя 7.5 кВт / 10 ЛС
Скорость вращения шпинделя 100-4000 об/мин
Быстрый ход (X и Z оси) 12 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Размер устанавливаемого резца □20 мм / □25 мм
Диаметр расточного резца Ø32 мм
Двигатель системы подачи СОЖ 1/4 ЛС
Двигатель приводного инструмента (Опция) -
Габариты (Д x Ш x В) 3200 x 1860 x 1850 мм
Вес (нетто) 3000 кг
Характеристики PLG-60
Макс. диаметр точения 380 мм
Макс. длина точения 480 мм
Диаметр вращения над суппортом 220 мм
Максимальный ход по оси X 320 мм
Макс. Продольное перемещение по оси Z 560 мм
Отверстие в шпинделе 85 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 75 мм
Торец шпинделя A2-6
Гидравлический патрон 10"
Привод главного шпинделя 11.5 кВт / 15 ЛС
Скорость вращения шпинделя 100-3500 об/мин
Быстрый ход (X и Z оси) 12 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Размер устанавливаемого резца □25 мм
Диаметр расточного резца Ø32 мм
Двигатель системы подачи СОЖ 1/4 ЛС
Двигатель приводного инструмента (Опция) -
Габариты (Д x Ш x В) 3200 x 1860 x 1850 мм
Вес (нетто) 3180 кг

* PoLyGim оставляет за собой право изменять характеристики без предварительного уведомления.
