Токарный станок с Y-осью PoLyGim

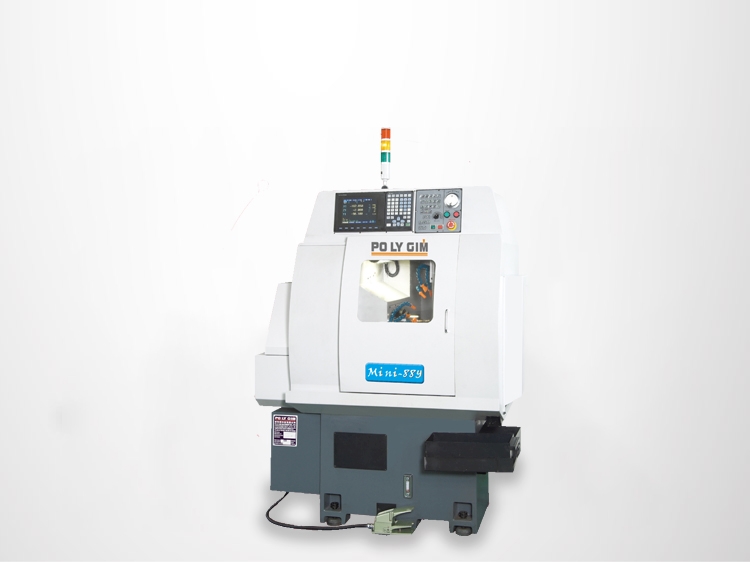

Mini-88Y

Описание станка:

Самый маленький ЧПУ токарный станок с Y осью в производственной программе компании PoLyGim.

Применение прецизионной C-оси главного шпинделя с высокой дискретностью а также фрезерная функция позволяют проводить комплексную обработку сложных деталей.



Инструментальный подвижный блок специальной конструкции позволяет одновременно установить 18 инструментов (из них 8 приводных), что гораздо больше, чем у станков со стандартными револьверными головами.



Станок идеально подходит для серийного производства сложных мелких деталей из бронзы, латуни, меди и т.д. Применение в качестве опции автоматического пруткоподатчика уменьшает время изготовления деталей.

Станок с Y-осью оборудован рамой для крепления 18-ти инструментов, в том числе 8 приводных.

Рама для крепления инструмента оригинальной конструкции на станке MINI-88Y позволяет реализовать подачу по оси Y.

Используются такие инструмента

.6 шт. для наружного точения

.4 шт. для внутренней обработки

.4 шт. поперечных приводных инструмента

.4 шт. фронтальных приводных инструмента



Компактная ситема для улавливания готовых изделий после обработки в токарном станке MINI-88Y.

Шпиндель с цанговым патроном

Автоматический виброзагрузчик заготовок

Улавливатель деталей

Стандартная комплектация:

Цанговый патрон (1 шт.)

  Педаль для включения зажатия патрона (1 шт.)

Рабочая лампа (1 шт.)

Подача СОЖ (1 шт.)

Блоки и болты для установки станка (4 шт.)

Инструмент для наладки и обслуживания (1 комплект)

Инструмент для наружного точения (6 шт.)

Инструмент для внутренней обработки (4 шт)

Поперечный инструмент (4 шт.)

Фронтальный приводной инструмент (4 шт.)

Опциональные компоненты:

CF ось шпинделя

Автоматический стружкоуюощик

Бак для стружки

Улавливатель готовых деталей

Автоматический пруткоподатчик  Fedek

Технические характеристики:

Характеристики MINI-88Y
Макс. диаметр точения 25 мм
Максимальный ход по оси X 165 мм
Макс. Продольное перемещение по оси Z 150 мм
Максимальный ход по оси Y 148 мм
Отверстие в шпинделе 34 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 26 мм
Торец шпинделя Ø85 мм
Тип гидравлического цангового патрона 161 E / 25 мм
Привод главного шпинделя 2.2 кВт / 3 ЛС
Привод по осям X, Z, Y 0.75 кВт
Двигатель поперечного и фронтального приводного инструмента 0.75 кВт
Скорость вращения шпинделя 100-6000 об/мин
Скорость вращения поперечного инструмента 200-6000 об/мин
Скорость вращения фронтального инструмента 200-6000 об/мин
Точность индексации шпинделя
Ускоренное перемещение (оси X, Z, Y) 18 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Кол-во резцов для наружного точения 6
Размер резцов для наружной обработки □12 X 12 X 100
Кол-во инструментов для внутренней обработки 4
Размер инструментов для внутренней обработки Ø20 мм
Максимальный диаметр сверления Ø20 мм
Максимальный размер нарезаемой резьбы M8
Кол-во поперечного приводного инструмента 4
Размер поперечного приводного инструмента 10 мм (ER16)
Макс. диаметр сверления поперечным инструментом Ø10 мм
Макс. резьба нарезаемая поперечным инструментом M8
Кол-во фронтального инструмента 4
Размер фронтального приводного инструмента 10 мм (ER16)
Макс. диаметр сверления фронтальным инструментом Ø10 мм
Макс. резьба нарезаемая фронтальным инструментом M8
Насос подачи СОЖ 1/2 ЛС
Гидравлический насос 1/2 ЛС
Габариты (Д x Ш x В) 1420 x 1210 x 1710 мм
Вес (нетто) 1158 кг

* PoLyGim оставляет за собой право изменять характеристики токарных станков с ЧПУ без предварительного уведомления.
