Токарный станок с ЧПУ модели MINI-88 в базовой комплектации  в Украине представлены http://станок.укр

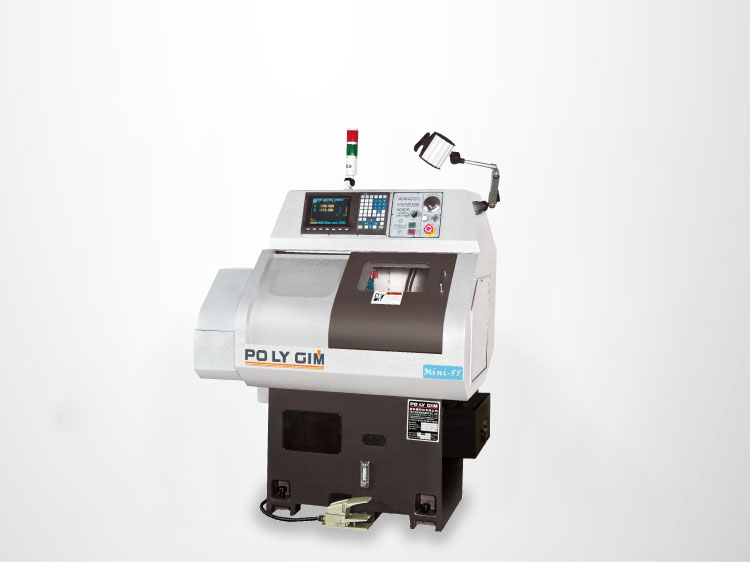

Токарный станок с ЧПУ PoLyGim

Mini-88

Описание станка:

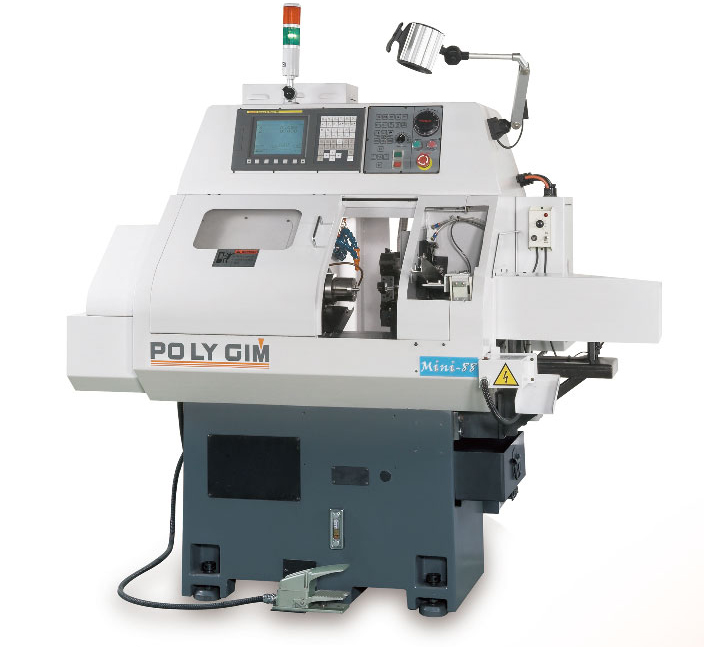

   Самый маленький, но при этом один из самых популярных токарных станков с ЧПУ производства PoLyGim.

Малый размер позволяет разместить данный станок практически в любом удобном месте - вплоть до учебных классов и небольших мастерских. Поэтому данный тип оборудования называют еще "офисными" станками.

В Украине станки PoLyGim представлены проектом http://станок.укр



   Данный токарный станок находит применение практически на любом предприятии, так как позволяет обрабатывать широкий спектр деталей. В базовой комплектации он не имеет себе равных по стоимости, поэтому находит применение в маленьких частных компаниях и обучающих центрах. При этом станок может быть оборудован револьверной головой, системой приводного инструмента для радиальной и аксиальной сверлильно-фрезерной обработки, различными системами автоматической загрузки штучных заготовок или пруткоподатчиком. Все это позволяет каждому заказчику получить токарный станок, максимально удовлетворяющий требованиям производства и не переплачивать за ненужные опции.

Вам достаточно лишь направить нам техническое задание или чертежи планируемых к изготовлению деталей, а мы поможем Вам купить токарный станок с ЧПУ серии MINI в необходимой именно Вам комплектации!

Револьверная голова токарного станка с ЧПУ MINI-88 PoLyGim
Система по отводу стружки в автоматическом режиме.
Компактная ситема для улавливания готовых изделий после обработки в токарном станке MINI-88 PoLyGim

Револьверная голова серво-типа для повышения эффективности обработки

Автоматический стружкоуборщик позволяет легко очищать рабочую зону

Компактный улавливатель деталей экономит рабочее пространство.

Крепление инструмента в токарном станке MINI-88 PoLyGim производится в инструментальных блоках
Токарный станок с ЧПУ может быть оборудован приводным инструментом.

Линейный держатель инструментов позволяет легко и быстро менять инструмент. Дополнительная револьверная голова повышает эффекивность

Установка приводного инструмента на станок MINI-88 PoLyGim

Шпиндель на выбор оснащается цанговым патроном либо 3-х кулачковым токарным патроном.

Малогабаритный "офисный" станок PoLyGim представлен в Украине ресурсом http://станок.укр

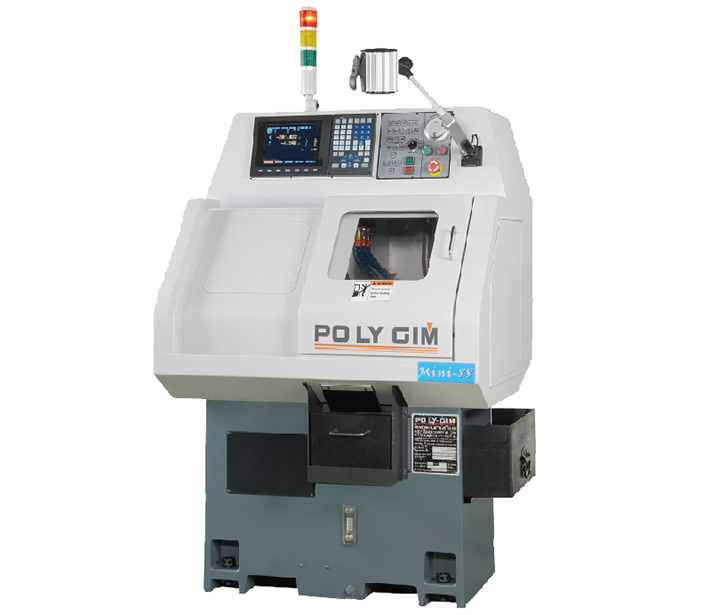

MINI-88-20

MINI-88-20 в базовой комплектации оснащен встроенным приводом шпинделя, пневматическим цанговым патроном и линейным резцедержателем. Установка до 8-ми инструментов позволяет производить комплексную обработку.

Различные опции автоматизируют работу токарного станка с ЧПУ MINI-88.

Примеры компоновки:

Система автоматической загрузки/выгрузки на станках серии MINI-88.

Установка данного оборудования помогает экономить деньги и человеческий труд.

Система A:

Система Б:

Шаг 1:Загрузка в станок MINI-88

Шаг 2:Заготовка подается в шпиндель

Шаг 1:Загрузка в станок MINI-88

Шаг 2:Материал подается в шпиндель

Шаг 3:Заготовка зажимается токарным патроном

Шаг 4:Готовые изделия выгружаются из зоны обработки улавливателем деталей

Оборудование автоматическим пруткоподатчиком (барфидером) повышает функционал станка MINI-88

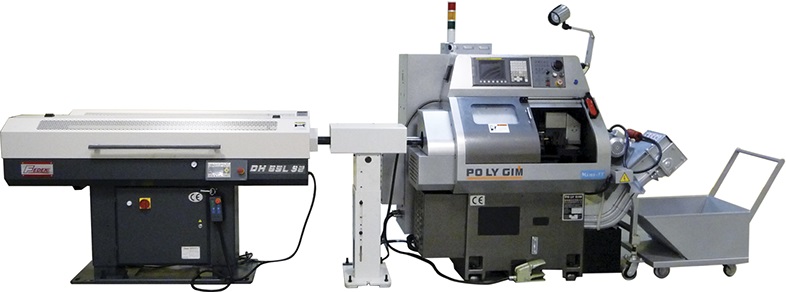

Станок MINI-88 PoLyGim в комплектации с барфидером FEDEK DH-65L S2 (автоматическим пруткоподатчиком) для обработки пруткового материала длиной до 1,5 метра.



Комплектация:

Характеристики MINI-88 MINI-88-20
8-ми позиционная револьверная голова сервоприводом 1 шт. -
3-х кулачковый токарный патрон 1 шт. -
Улавливатель деталей 1 комплект
Стружкоуборщик 1 шт.
Ящик для стружки 1 шт.

- не входит в комплектацию

☺ в базовой комплектации

Технические характеристики:

MINI-88

MINI-88-20

Характеристики MINI-88
Макс. диаметр точения "60 мм (с токарным патроном)
26 мм (с цанговым патроном)"
Макс. длина точения 120 мм
Диаметр вращения над суппортом 120 мм
Максимальный ход по оси X 170 мм
Макс. Продольное перемещение по оси Z 170 мм
Отверстие в шпинделе 34 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 26 мм
Торец шпинделя Ø85 мм
Гидравлический патрон 4"
Привод главного шпинделя 2.2 кВт / 3 ЛС
Скорость вращения шпинделя 100-5000 об/мин
Быстрый ход (X и Z оси) 15 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Размер устанавливаемого резца 16 мм
Диаметр расточного резца Ø20 мм
Двигатель системы подачи СОЖ 1/4 ЛС
Габариты (Д x Ш x В) 1200 x 1000 x 1500 мм
Вес (нетто) 1058 кг
Характеристики MINI-88-20
Макс. диаметр точения 21 мм
Диаметр вращения над суппортом 120 мм
Максимальный ход по оси X 170 мм
Макс. Продольное перемещение по оси Z 170 мм
Отверстие в шпинделе 23 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком 21 мм
Торец шпинделя -
Гидравлический патрон -
Привод главного шпинделя 2.2 кВт / 3 ЛС
Скорость вращения шпинделя 100-8000 об/мин
Быстрый ход (X и Z оси) 18 м/мин
Минимальный вводимый в ЧПУ размер 0.001 мм
Размер устанавливаемого резца 16 мм
Диаметр расточного резца Ø16 мм
Двигатель системы подачи СОЖ 1/4 ЛС
Габариты (Д x Ш x В) 1100 x 1000 x 1500 мм
Вес (нетто) 1008 кг

* PoLyGim оставляет за собой право изменять характеристики токарных станков с ЧПУ без предварительного уведомления.
