Прутковые автоматы
˃

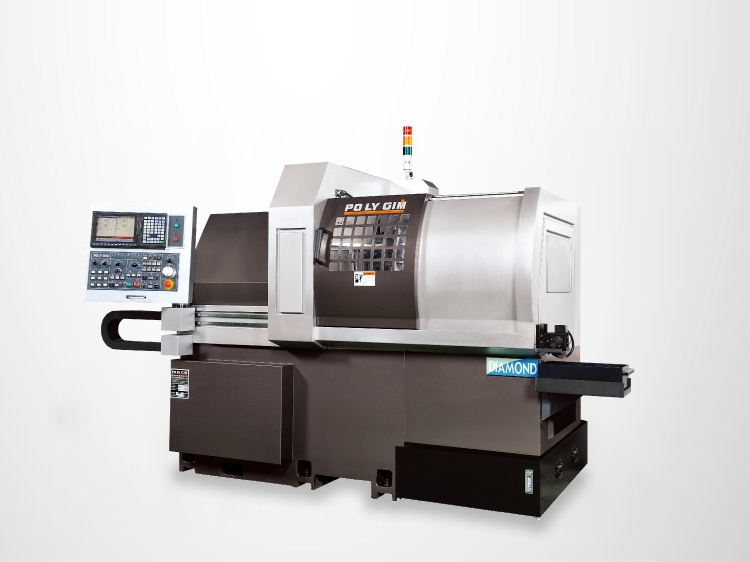

Описание станка:
Максимальная производительность :
Прутковые автоматы продольного точения швейцарского типа (CNC Swiss Type Lathe) на сегодняшний день не имеют аналогов при необходимости добиться максимально высокой производительности при изготовлении сложных деталей небольшого размера. При этом станки серии DIAMOND компании PoLyGim Machinery Co., Ltd. обеспечивают ранее недосягаемую гибкость при переналадке на новую деталь. Этому способствуют продуманная компоновка станка, применение различных цанговых люнетов, возможность одновременной установки более трех десятков инструментов.
Новая II-я генерация прутковых автоматов продольного точения серии DIAMOND:

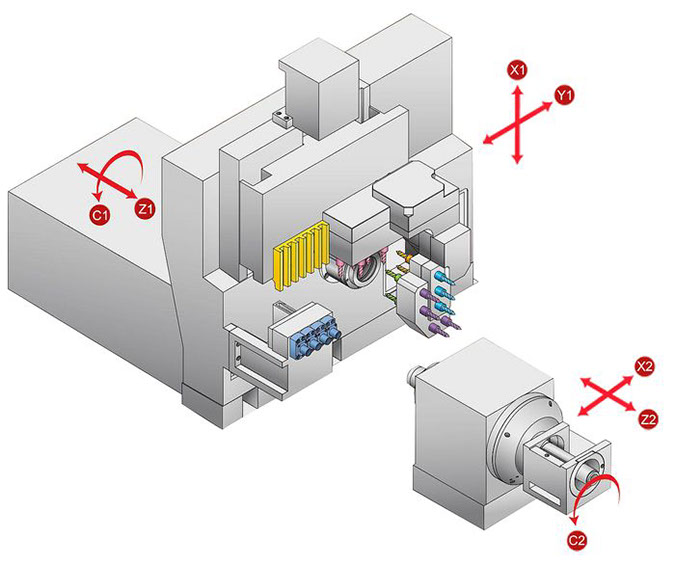

Компания PoLyGim Machinery выпустила вторую генерацию станков с ЧПУ серии DIAMOND. Главным отличием от предыдущего типа является ход противошпинделя не только продольно (ось Z2) но и поперечно (ось X2). Это позволяет расширить возможность пруткового автомата, так как оба шпинделя получили возможность одновременной независимой друг от друга работы. Соответственно это резко уменьшает скорость комплексной двухсторонней обработки.
Комбинированные стационарные/приводные ячейки для инструментов противошпинделя:
Для расширения возможностей обработки в противошпинделе был спроектирован модульный блок для обработки в противошпинделе. При этом каждая из 4-х ячеек может содержать как статический, так и приводной инструмент. При этом очередность расположения типов инструмента не имеет значения.
Возможность минимизировать отходы сырья:
По прежнему остается возможность установки грубого цангового люнета при обработке деталей длиной не более трех диаметров. Это позволяет минимизировать отходы при производстве. Остаток не обрабатываемой длины сокращается со 150 до 50 мм.
Обработка некачественного материала:
При обработке прутка (не калиброванного) с допуском 0,1 мм необходимо использовать "Грубый цанговый люнет" (ОПЦИЯ)
Использование автоматических пруткоподатчиков (барфидеров):
Для прутковых автоматов швейцарского типа серии DIAMOND используются автоматические пруткоподатчики (Bar-Feeder) серии Fedek. Возможно использование прутка диаметром от 1 до 42 мм и длинной более 4000 мм.

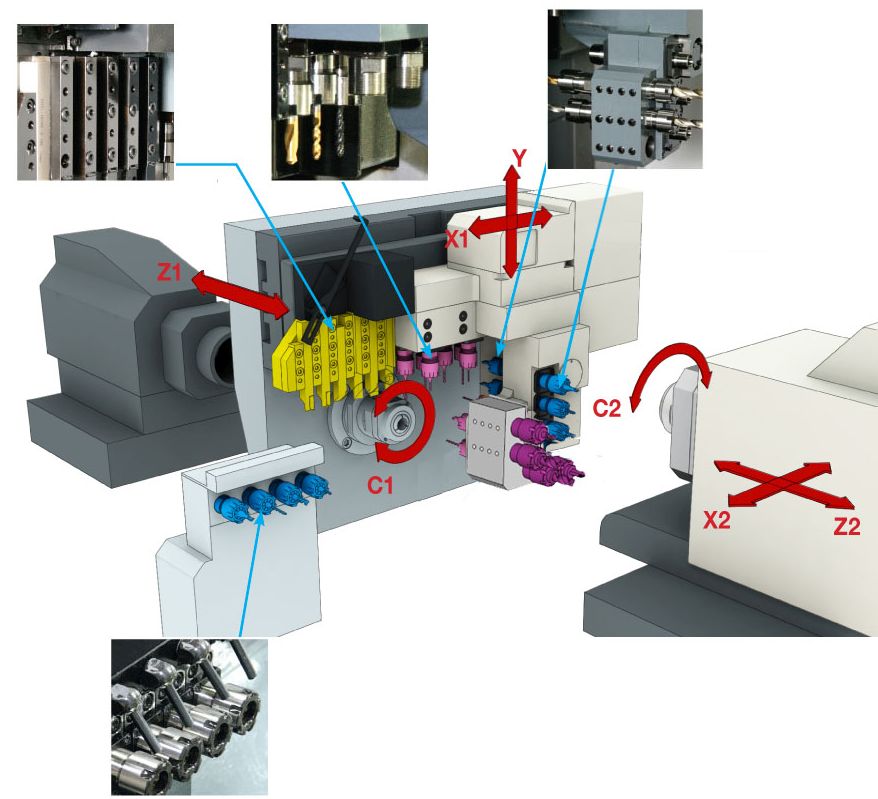

Пример компоновки:
6 резцов для наружной обработки. Хвостовик 12х12 мм.
6 радиальных поперечных приводных инструмента.
3 фронтальных приводных инструмента для главного шпинделя
3 фронтальных приводных инструмента для контршпинделя
По 4 статических инструмента для внутренней обработки в главном и контршпинделе
4 поста "комбинированных" инструментов. Возможна установка в каждую ячейку как приводного, так и статического инструмента.
DIAMOND В II серия
DIAMOND CSВ II серия
Применение вращающегося цангового люнета с установленной люнетной цангой для поддержки прутка.
Использование грубого цангового люнета (без применения прецизионной люнетной цанги. Применяется для деталей длиной не более 3-х диаметров прутка. При этом прутковый автомат продольного точения работает по принципу стандартного токарного станка, без фиксации заготовки на выходе из шпинделя.
Стандартная комплектация DIAMOND II:
► Главный шпиндель
► Контршпиндель
► Рабочее освещение
► Система подачи СОЖ
► Датчик контроля наличия заготовки
► Неподвижный цанговый люнет ( кроме 32BII / 32CSB II / 42B II / 42CSB II)
► Вращающийся цанговый люнет
► Улавливатель готовых деталей
► 6 поперечных приводных инструмента
► 4 неприводных инструмента для внутренней обработки в главном шпинделе
► 3 фронтальных приводных инструмента
► 3 обратных приводных инструмента
► 4 неприводных инструмента для внутренней обработки в контршпинделе
► 4 обратных приводных/неподвижных инструмента для внутренней обработки в контршпинделе
► 6 токарных резцов для наружной обработки (модель DIAMOND 42 имеет 5 токарных резцов)
Опциональные компоненты:
► Ось CS для главного шпинделя и контршпинделя
► Автоматический стружкоуборщик
► Бак для стружки
► Автоматический пруткоподатчик Fedek
► Грубый цанговый люнет
Технические характеристики:
DIAMOND 20 II
DIAMOND 32 II
DIAMOND 42 II
| Характеристики | DIAMOND 20B Ⅱ | DIAMOND 20CSB Ⅱ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø20 мм | Ø20 мм |
| Макс. длина точения | 250 мм | 250 мм | |
| Макс. диаметр сверления | Ø12 мм | Ø12 мм | |
| Нарезание резьбы | M10 | M10 | |
| Резцы для наружной обработки | Количество инструментов | 6 | 6 |
| Размер | □12 × 12 × 120 | □12 × 12 ×120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 10 мм (ER16) | 10 мм (ER16) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 7 мм (ER11) | |
| Количество инструментов | - | 4 | |
| Размер | - | 10 мм (ER16) | |
| Скорость вращения инструмента | - | 3000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø22 мм | Ø22 мм |
| Скорость вращения шпинделя | 200- 8000 об/мин | 200- 8000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось | |
| Контршпиндель | Отверстие в контршпинделе | Ø22 мм | Ø22 мм |
| Скорость вращения противошпинделя | 200-8000 об/мин | 200-8000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 60 мм | 60 мм | |
| Индексация противошпинделя | С-ось | С-ось | |
| Быстрое перемещение | Оси - X1, Y1, Z1, X2, Z2 | 30 м/мин | 30 м/мин |
| Привода | Привод главного шпинделя | 3.7 кВт | 3.7 кВт |
| Двигатель противошпинделя | 3.7 кВт | 3.7 кВт | |
| Двигатель по осям X1, Y1, Z1, X2, Z2 | 0.5 кВт | 0.5 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС x2 | 1 ЛС x2 | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 1050 мм | 1050 мм |
| Вес | 3100 кг | 3130 кг | |
| Габариты станка | 2500 × 1280 × 1780 | 2500 × 1280 × 1780 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин |
* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.
| Характеристики | DIAMOND 32B Ⅱ | DIAMOND 32CSB Ⅱ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø32 мм | Ø32 мм |
| Макс. длина точения | 250 мм | 250 мм | |
| Макс. диаметр сверления | Ø15 мм | Ø15 мм | |
| Нарезание резьбы | M12 | M12 | |
| Резцы для наружной обработки | Количество инструментов | 6 | 6 |
| Размер | □16 × 16 ×120 | □16 × 16 × 120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 13 мм (ER20) | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 13 мм (ER20) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 13 мм (ER20) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 13 мм (ER20) | 13 мм (ER20) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Количество инструментов | - | 4 | |
| Размер | - | 13 мм (ER20) | |
| Скорость вращения инструмента | - | 3000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø35 мм | Ø35 мм |
| Скорость вращения шпинделя | 200- 7000 об/мин | 200- 7000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось | |
| Контршпиндель | Отверстие в контршпинделе | Ø35 мм | Ø35 мм |
| Скорость вращения противошпинделя | 200-7000 об/мин | 200-7000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 60 мм | 60 мм | |
| Индексация противошпинделя | С-ось | С-ось | |
| Быстрое перемещение | Оси - X1, Y1, Z1, X2, Z2 | 30 м/мин | 30 м/мин |
| Привода | Привод главного шпинделя | 5.5 кВт | 5.5 кВт |
| Двигатель противошпинделя | 5.5 кВт | 5.5 кВт | |
| Двигатель по осям X1, Y1, Z1, X2, Z2 | 0.5 кВт | 0.5 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС x2 | 1 ЛС x2 | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 1050 мм | 1050 мм |
| Вес | 3350 кг | 3380 кг | |
| Габариты станка | 2500 × 1280 × 1780 | 2500 × 1280 × 1780 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин |
| Характеристики | DIAMOND 42B Ⅱ | DIAMOND 42CSB Ⅱ | |
|---|---|---|---|
| Диапазон обработки | Макс. диаметр точения | Ø42 мм | Ø42 мм |
| Макс. длина точения | 250 мм | 250 мм | |
| Макс. диаметр сверления | Ø15 мм | Ø15 мм | |
| Нарезание резьбы | M12 | M12 | |
| Резцы для наружной обработки | Количество инструментов | 5 | 5 |
| Размер | □16 × 16 × 120 | □16 × 16 × 120 | |
| Осевой инструмент для внутренней обработки в шпинделе | Количество инструментов | 4 | 4 |
| Размер | 13 мм (ER20) | 13 мм (ER20) | |
| Поперечный приводной инструмент | Количество инструментов | - | 6 |
| Размер | - | 13 мм (ER20) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Фронтальный приводной инструмент | Количество инструментов | - | 3 |
| Размер | - | 13 мм (ER20) | |
| Скорость вращения инструмента | - | 200-6000 об/мин | |
| Обратный инструмент для внутренней обработки | Количество инструментов | 4+4 | 4+4 |
| Размер | 13 мм (ER20) | 13 мм (ER20) | |
| Обратный приводной и статический инструмент для внутренней обработки | Количество инструментов | - | 3 |
| Размер | - | 10 мм (ER16) | |
| Количество инструментов | - | 4 | |
| Размер | - | 13 мм (ER20) | |
| Скорость вращения инструмента | - | 3000 об/мин | |
| Главный шпиндель | Отверстие в шпинделе | Ø45 мм | Ø45 мм |
| Скорость вращения шпинделя | 200- 5000 об/мин | 200- 5000 об/мин | |
| Индексация главного шпинделя | С-ось | С-ось | |
| Контршпиндель | Отверстие в контршпинделе | Ø45 мм | Ø45 мм |
| Скорость вращения противошпинделя | 200-5000 об/мин | 200-5000 об/мин | |
| Макс. длина детали для автоматического извлечения вперед | 80 мм | 80 мм | |
| Индексация противошпинделя | С-ось | С-ось | |
| Быстрое перемещение | Оси - X1, Y1, Z1, X2, Z2 | 30 м/мин | 30 м/мин |
| Привода | Привод главного шпинделя | 7.5 кВт | 7.5 кВт |
| Двигатель противошпинделя | 5.5 кВт | 5.5 кВт | |
| Двигатель по осям X1, Y1, Z1, X2, Z2 | 0.5 кВт | 0.5 кВт | |
| Двигатель системы подачи СОЖ | 1 ЛС x2 | 1 ЛС x2 | |
| Привод насоса подачи смазки | 4 w x2 | 4 w x2 | |
| Двигатели приводного инструмента | - | 1.5 кВт | |
| Габариты и вес | Высота центров от пола | 1050 мм | 1050 мм |
| Вес | 3670 кг | 3700 кг | |
| Габариты станка | 2500 × 1280 × 1780 | 2500 × 1280 × 1780 | |
| Характеристики сжатого воздуха | Давление воздуха | 5 кг/см | 5 кг/см |
| Расход сжатого воздуха | 10 л/мин | 10 л/мин |
