Мультиосевой токарный обрабатывающий центр Diamond CSL60-2Y в Украине представлен http://станок.укр

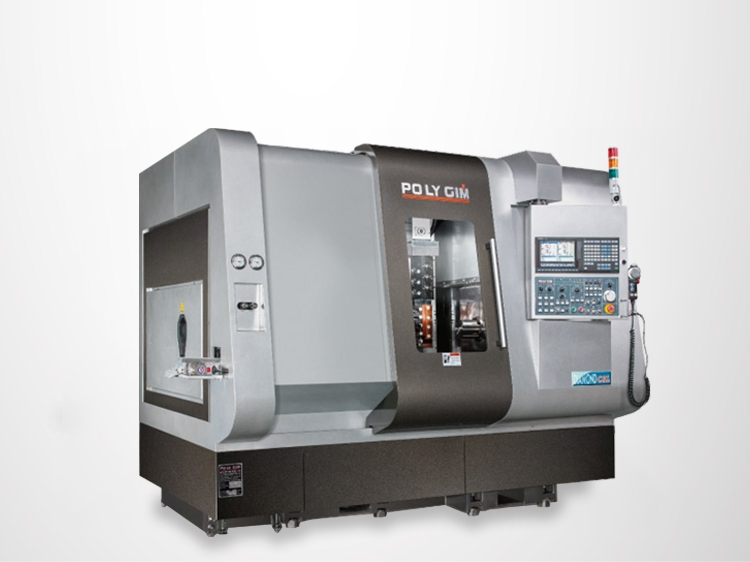

Многозадачный обрабатывающий центр

Diamond CSL60-2Y PoLyGim

Описание станка:

Diamond CSL60-2Y - многозадачный токарный обрабатывающий центр предназначен для комплексной обработки и позволяет производить токарные и фрезерные операции. Большое количество и различные типы резцедержателей позволяет выполнять полный спектр операций по изготовлению сложных деталей. Станок разработан PoLyGim для использования с двумя шпинделями, что позволяет производить обработку со всех сторон за одну установку.

Особенности станка Diamond CSL60-2Y PoLyGim:



Специальный дизайн с использованием двух Y осей.

Независимая одновременная работа главного шпинделя и контршпинделя.

В-ось (поворотный блок) может вращаться на 360° и выполнять сверление, нарезание резьбы и фрезерование под любым углом.

В-ось вращается при помощи сервопривода, что обеспечивает высочайшую точность позиционирования - 0.001°.

Скорость вращения главного и противошпинделя 3000 об/мин.

Диаметр отверстия в главном и субшпинделе : Ø 68 мм.

Ось-C интегрирована и в основной и в субшпиндель.

Все подвижные оси базируются на мощных роликовых направляющих качения.

Структура шпинделя фиксированного типа.

Станина изготовлена из высококачественного чугуна, проведена закалка и искусственное старение, чтобы устранить структурные напряжения.

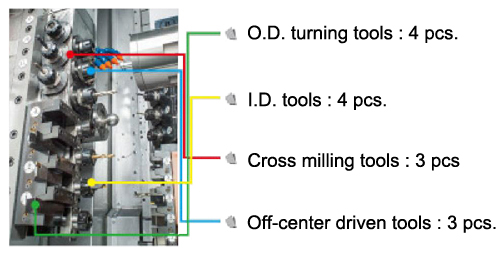

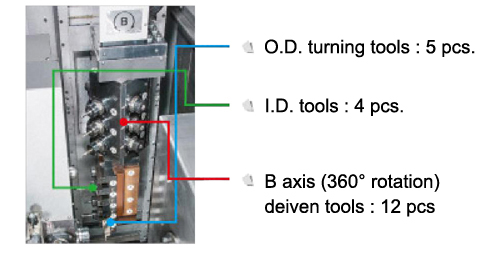

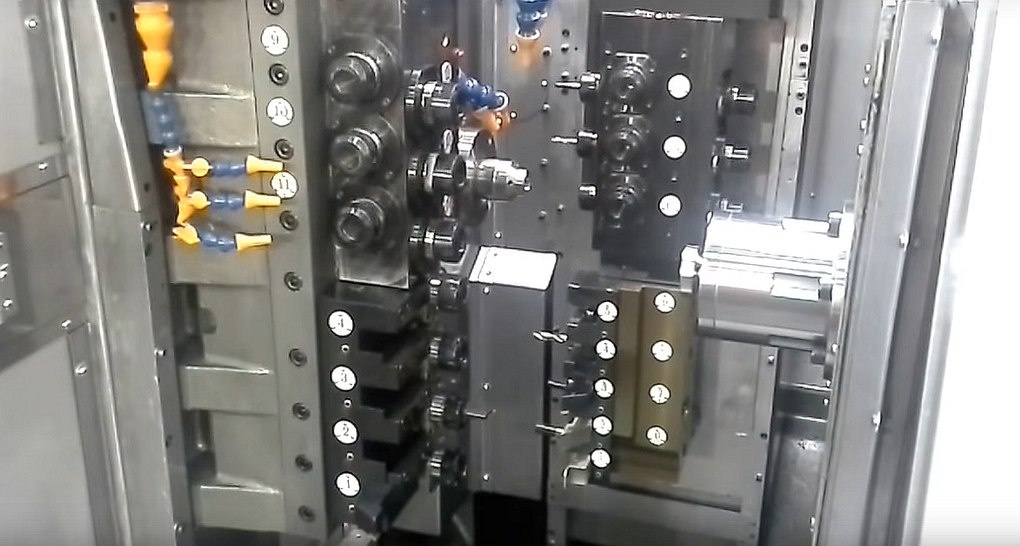

Система инструментов для обработки в главном шпинделе

Система инструментов для обработки в главном шпинделе

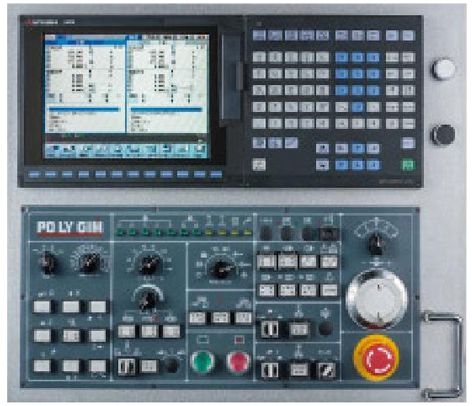

Система ЧПУ MITSUBISHI M70 - стандартно устанавливаемая на токарных станках PoLyGim

Стандартная комплектация:

Главный шпиндель

Противошпиндель

Ось C для главного шпинделя и субшпинделя

Рабочая лампа

Система подачи СОЖ

Сенсор наличия заготовки

Улавливатель деталей

5 шт. резцов для наружной обработки (system 1)

4 шт. резцов для внутренней обработки (system 1)

12 шт. приводных инструментов с автоматическим поворотом на 360° (system 1)

4 шт. резцов для наружной обработки(system 2)

4 шт. резцов для внутренней обработки(system 2)

3 шт. поперечных приводных инструмента (system 2)

3 шт. безцентровых приводных инструмента (system 2)

Опциональные компоненты:

Автоматический стружкоуборщик + бак для стружки

Автоматический пруткоподатчик  Fedek DH65L (1.5 M)

Система подачи масла в рабочую зону для охлаждения.

Технические характеристики:

Характеристики Y1 (тип 1) Y2 (тип 2)
Диапазон обработки Макс. диаметр точения Ø65 мм Ø65 мм
Макс. длина точения Диаметр прутка x3
Макс. диаметр сверления Ø30 мм Ø30 мм
Нарезание резьбы M16 M16
Резцы для наружной обработки Количество инструментов 5 4
Размер □25 ×25 ×110 □25 ×25 ×110
Осевой инструмент для внутренней обработки Количество инструментов 4 4
Размер Ø32 мм Ø32 мм
Поперечный приводной инструмент Количество инструментов 3
Размер 16 мм (ER25)
Скорость вращения инструмента 200~6000 об/мин
Обратный приводной инструмент для внутренней обработки Количество инструментов 3
Размер 16 мм (ER25)
Скорость вращения инструмента 200~6000 об/мин
Приводные инструменты, вращающиеся автоматически на 360° Количество инструментов 12
Размер 16 мм (ER25)
Скорость вращения инструмента 200~6000 об/мин
Главный шпиндель Отверстие в шпинделе Ø68 мм
Скорость вращения шпинделя 100~3000 об/мин
Противошпиндель Отверстие в контршпинделе Ø68 мм
Скорость вращения противошпинделя 100~3000 об/мин
Макс. диаметр сверления в контршпинделе Ø30 мм
Нарезание резьбы в контршпинделе M16
Быстрое перемещение A ось 30 м/мин
X1, Y1, Z1 оси 30 м/мин
X2, Y2, Z2 оси 30 м/мин
Двигатель Двигатель главного шпинделя 15 кВт
Двигатель противошпинделя 15 кВт
Двигатель по осям Y1, Y2 2.2 кВт 2.2 кВт
Двигатель по осям A, X1, X2, Z1, Z2 1.5 кВт 1.5 кВт
Двигатель по оси B 0.75 кВт
Двигатель приводного инструмента 1.5 кВт
Насос подачи СОЖ 1 ЛС 1 ЛС
Привод насоса подачи смазки 25 w 25 w
Габариты и вес Высота центров от пола 1125 мм
Вес 7500 кг
Габариты станка 3130 × 2175 × 2250 мм
Характеристики сжатого воздуха Давление воздуха 5 кг/см 5 кг/см
Расход сжатого воздуха 10 л/мин 10 л/мин

* PoLyGim оставляет за собой право изменять характеристики без предварительного уведомления.
