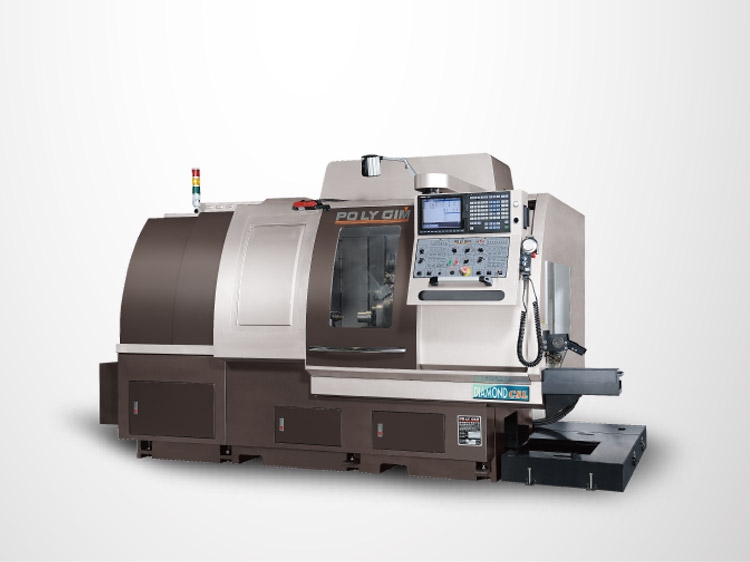

Токарно-прутковый автомат DIAMOND CSL 42-2Y позволяет управлять до 11 осей, что не имеет аналогов среди конкурентов.

Револьверный прутковый автомат

DIAMOND CSL 42-2Y

Описание станка:

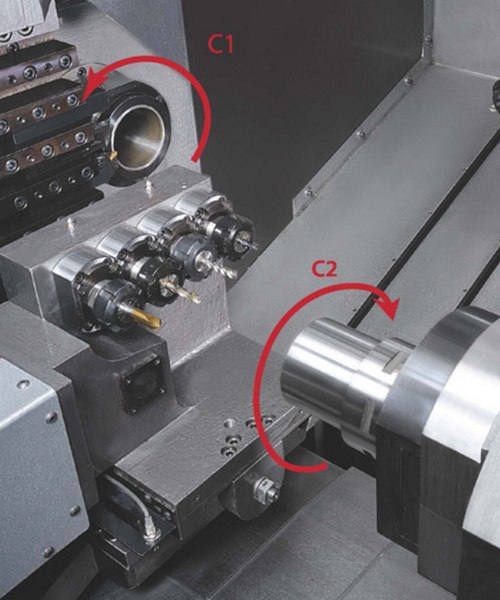

Позиционирование главного шпинделя и контршпинделя с высокой дискретностью позволяет проводить фрезерную обработку с высокой точностью.

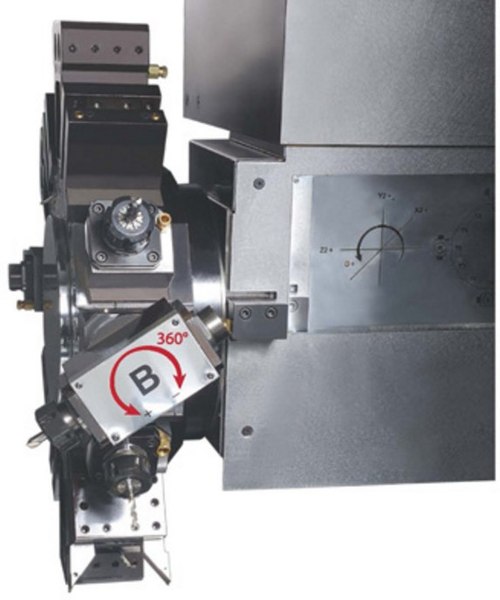

На револьверной голове пруткового автомата с ЧПУ можно установить автоматический поворотный блок (ось B).

Главный и противошпиндель оборудованы системой точного позиционирования при повороте с дискретностью 0.001°. Это позволяет производить высокоточные фрезерные и гравировальные работы.

Особенностью данного токарного автомата продольного точения является наличие специальной многофункциональной револьверной головы Помимо стандартных статических и приводных инструментов возможна установка специальных поворотных на 360° двухсторонних приводных блоков ( B-ось ). Управление поворота осуществляется автоматически.

DIAMOND CSL 42-2Y – самый сложный прутковый автомат продольного точения с ЧПУ компании POLYGIM Machinery.



Главной особенностью является запатентованная конструкция специальной револьверной головы. Она имеет 12 позиций для статического и приводного инструмента. При этом возможна установка до 4-х двухсторонних поворотных на 360° приводных инструментальных блока.  Револьверная голова имеет ход по трем осям X, Y и Z для работы с главным и противошпинделем.



Дополнительная инструментальная рама также имеет ход по осям X1 и Y1, что позволяет проводить комплексную обработку сложных деталей диаметром до 42 мм.



Так как в конструкцию станка входит цанговый люнет с прецизионной люнетной цангой для поддержки заготовки в качестве сырья используется калиброванный пруток.

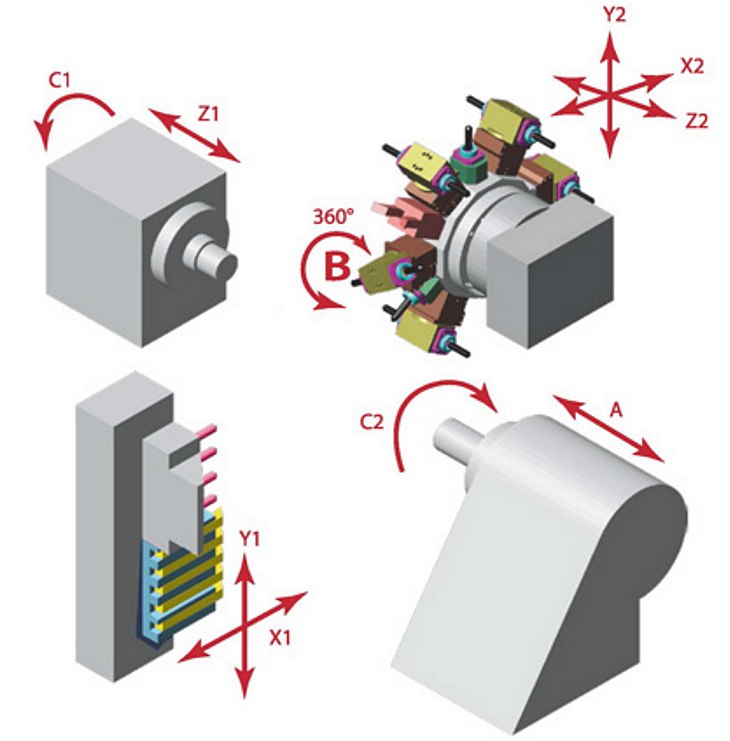

Пример компоновки:

Особенности пруткового автомата швейцарского типа DIAMOND CSL 42-2Y: продольный и поперечный ход контршпинделя, поворотные блоки (ось B)

Применение вращающегося цангового люнета с установленной люнетной цангой для поддержки прутка.

Использование грубого цангового люнета (без применения прецизионной люнетной цанги. Применяется для деталей длиной не более 3-х диаметров прутка. При этом прутковый автомат продольного точения работает по принципу стандартного токарного станка, без фиксации заготовки на выходе из шпинделя.

Стандартная комплектация DIAMOND CSL 42-2Y:

Главный шпиндель

Ось CS (0.001° дискретность)

Контршпиндель

Рабочее освещение

Система подачи СОЖ

Датчик контроля наличия заготовки

Вращающийся цанговый люнет

Грубый цанговый люнет

Улавливатель готовых деталей

Автоматический стружкоуборщик

Бак для стружки

5 токарных резцов для наружной обработки

4 поперечных приводных инструмента

4 многоцелевых квадратных держателя (для револьверной головы)

4 расточных держателя (для револьверной головы)

2 осевые сверлильно-фрезерные головки (для револьверной головы)

1 поворотная сверлильно-фрезерная угловая головка для револьверной головы - ось B 360°

1 радиальный сверлильно-фрезерный двухсторонний инструментальный блок для револьверной головы

Опциональные компоненты:

Поворотная сверлильно-фрезерная угловая головка для револьверной головы - ось B 360°

Радиальный сверлильно-фрезерный двухсторонний инструментальный блок для револьверной головы

Аксиальный сверлильно-фрезерный инструментальный блок для револьверной головы

Инструментальный блок для расточного инструмента

Инструментальный блок для токарных резцов

Автоматический пруткоподатчик  Fedek



Технические характеристики:

Характеристики Y1 (System 1) Y2 (System 2)
Диапазон обработки Макс. диаметр точения Ø42 мм Ø42 мм
Макс. длина точения 280 мм
Макс. диаметр сверления Ø30 мм Ø30 мм
Нарезание резьбы M16 M16
Резцы для наружной обработки Количество инструментов 5
Размер □ 20 x 20 x 120
Поперечный приводной инструмент Количество инструментов 4
Размер 16 мм (ER25)
Скорость вращения инструмента 200~6000 об/мин
Револьверная голова с приводным инструментом Количество инструментов 12
Размер инструмента для наружной обработки □20 x 20
Размер инструмента для внутренней обработки Ø25 мм
Макс. кол-во инструментов для наружной обработки 6
Макс. кол-во инструментов для внутренней обработки 6
Макс. Диаметр приводного инструмента 16 мм (ER25)
Скорость вращения приводного инструмента 200~6000 об/мин
Макс. количество радиальный блоков 12
Макс. количество аксиальных блоков 12
Макс. количество поворотных 360° приводных блоков 4
Главный шпиндель Отверстие в шпинделе Ø42 мм
Скорость вращения шпинделя 200~600 об/мин
Противошпиндель Отверстие в контршпинделе Ø42 мм
Скорость вращения противошпинделя 200~6000 об/мин
Макс. длина детали для автоматического извлечения вперед 120 мм
Макс. диаметр сверления в контршпинделе Ø30 мм
Нарезание резьбы в контршпинделе M16
Быстрое перемещение A ось 30 м/мин 30 м/мин
X1, Z1, Y1 оси 30 м/мин
X2, Y2, Z2 оси 30 м/мин
Ход по осям A ось 460 мм
X1 ось 45 мм
Z1 ось 300 мм
Y1 ось 360 мм
X2 ось 230 мм
Z2 ось 420 мм
Y2 ось 145 мм
Двигатель Привод главного шпинделя 7.5 кВт
Двигатель противошпинделя 7.5 кВт
Y1, Y2 оси 1.0 кВт 1.0 кВт
A, X1, X2, Z1, Z2 оси 1.0 кВт 1.0 кВт
B ось 0.75 кВт
Привод главного шпинделя 1.5 кВт 2.2 кВт
Двигатель приводного инструмента 1.5 ЛС 1.5 ЛС
Привод насоса подачи смазки 25 W 25 W
Габариты и вес Высота центров от пола 960 мм
Вес 6380 кг
Габариты станка 3000 x 1800 x 1980
Характеристики сжатого воздуха Давление воздуха 5 кг/см
Расход сжатого воздуха 10 л/мин

* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.
