Мультиосевой станок швейцарского типа

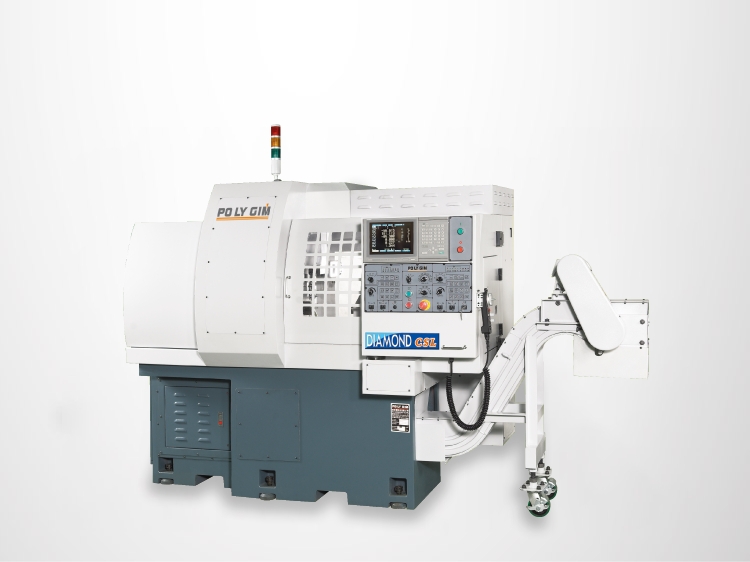

DIAMOND CSL 12-2Y / 16-2Y

Описание станка:

Токарный Автомат продольного точения DIAMOND CSL 12/16-2Y – многофункциональный токарный обрабатывающий центр с ЧПУ швейцарского типа (Swiss-Type) с высокой производительностью. Эти станки оснащены подвижной шпиндельной бабкой, цанговым люнетом (вращающимся и фиксированным) с люнетной цангой, рамным типом размещения инструмента, контршпинделем, приводным инструментом, осью С для главного шпинделя и автоматическим пруткоподатчиком.



Станки с ЧПУ серии DIAMOND CSL PoLyGim предназначены для серийной и крупносерийной комплексной обработки  сложных деталей из калиброванного прутка диаметром до 16,5 мм.



Прутковые автоматы продольного точения отличаются от токарных станков классического типа наличием в конструкции подвижной шпиндельной бабки. Имеется в виду, что происходит продольная подача заготовки относительно инструмента при помощи подвижного главного шпинделя.

Все подвижные части станка, а именно главный шпиндель, противошпиндель, инструментальная рама для передвижения используют прецизионные направляющие качения.



По вопросам приобретения обращайтесь к нашему партнеру - http://станок.укр



Главной особенностью является примененная в конструкции инструментальной рамы 6-ти позиционного поворотного на 360° инструментального блока на 6 позиций приводных инструментов.  Угол поворота этой B -оси  осуществляется автоматически в ходе обработки.



Специальная конструкция двух независимых инструментальных рамы со своим набором инструментов, каждая из которых обеспечивает ход по оси X и Y.



Главный шпиндель и противошпиндель работаю асинхронно, что минимизирует время обработки и резко повышает эффективность токарного автомата с ЧПУ.



Фрезерная обработка в противошпинделе автоматическим поворотным инструментальным блоком

Конструткция пруткового автомата с ЧПУ позволяет независимую обновременную обработку в главном и противошпинделе.

Для повышения скорости обработки в главном шпинделе используется одновременно две инструментальные рамы со своим набором инструментов.

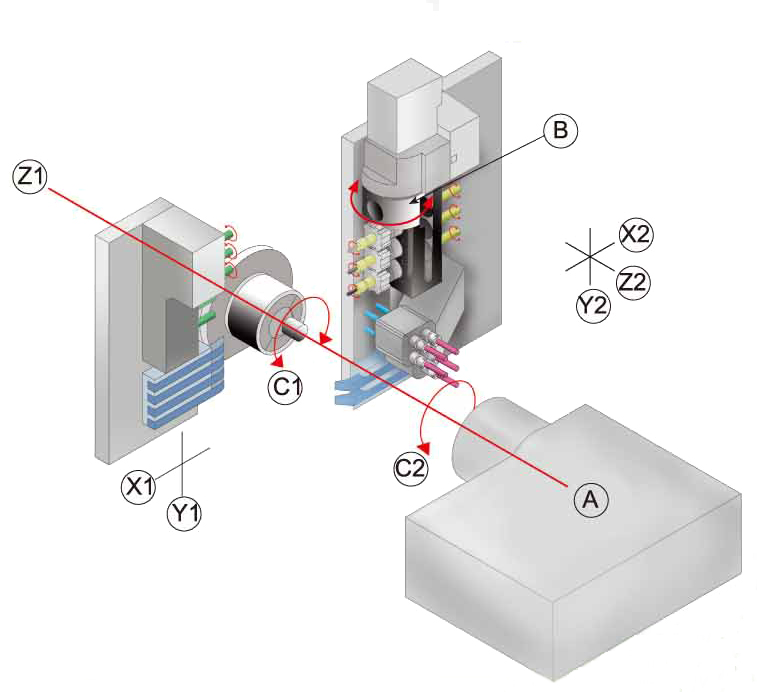

Пример компоновки:

6 токарных резца для наружной обработки

5 статических для внутренней обработки в главном шпинделе

5 статических для внутренней обработки в противошпинделе

5 поперечных приводных инструмента

6-ти позиционный поворотный на 360° инструментальный блок

Большое количество инструментов в прутковом автомате продольного точения швейцарского типа DIAMOND CSL 12-2Y / 16-2Y

Стандартная комплектация DIAMOND CSL 12-2Y:

Главный шпиндель

Контршпиндель

Рабочее освещение

Система подачи СОЖ

Датчик контроля наличия заготовки

Неподвижный цанговый люнет

Улавливатель готовых деталей

5 неприводных инструмента для внутренней обработки в главном шпинделе

5 неприводных инструмента для внутренней обработки в контршпинделе

6 токарных резцов для наружной обработки

Опциональные компоненты:

Ось CS (0.001° дискретность) для шпинделя

Вращающийся цанговый люнет

Грубый цанговый люнет

Автоматический стружкоуборщик

Бак для стружки

Автоматический пруткоподатчик  Fedek

Грубый цанговый люнет

5 штук поперечных приводных инструментов

Грубый цанговый люнет

6-ти позиционный поворотный инструментальный блок - ось B 360°

Технические характеристики:

DIAMOND CSL 12-2Y

DIAMOND CSL 16-2Y

Характеристики Y1 Y2
Диапазон обработки Макс. диаметр точения Ø12.7 мм
Макс. длина точения 143 мм
Макс. диаметр сверления Ø7 мм
Нарезание резьбы M6
Резцы для наружной обработки Количество инструментов 4 2
Размер □10 x10 x 100 □10 x 10 x 100
Осевой инструмент для внутренней обработки в шпинделе Количество инструментов 5 5
Размер 7 мм (ER11)
Поперечный приводной инструмент Количество инструментов 5
Размер 7 мм (ER11)
Скорость вращения инструмента 200~6000 об/мин
Приводные инструменты, вращающиеся автоматически на 360° Количество инструментов 6
Размер 10 мм (ER16) x37 мм (ER11) x3
Скорость вращения инструмента 200~6000 об/мин
Главный шпиндель Отверстие в шпинделе Ø13 мм
Скорость вращения шпинделя 200~10,000 об/мин
Противошпиндель Отверстие в контршпинделе Ø13 мм
Скорость вращения противошпинделя 200~10,000 об/мин
Макс. диаметр сверления в контршпинделе Ø7 мм
Нарезание резьбы в контршпинделе M6
Быстрое перемещение Ось A 30 м/мин
Оси X1, Z1 30 м/мин
Ось Y1 30 м/мин
Оси X2, Y2, Z2 30 м/мин
Привода Привод главного шпинделя (M65/700) 1.5 кВт / 2.2 кВт
Субшпиндель (ЧПУ M65/700) 1.5 кВт / 2.2 кВт
Привод по осям Y1, Y2 1.0 кВт 1.0 кВт
Привод по осям A, X1, X2, Z1, Z2 0.75 кВт 0.75 кВт
Привод B оси 0.4 кВт
Поворотный / B ось приводной инструмент 0.4 кВт 0.4 кВт
Двигатель системы подачи СОЖ 1 ЛС
Привод насоса подачи смазки 25 W
Габариты и вес Высота центров от пола 1050 мм
Вес 2580 кг
Габариты станка 2500 x 1200 x 1800
Характеристики сжатого воздуха Давление воздуха 5 кг/см
Расход сжатого воздуха 10 л/мин

* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.
