Прутковый автомат швейцарского типа с ЧПУ модели DIAMOND 20 / 20CSB в Украине представлен http://станок.укр

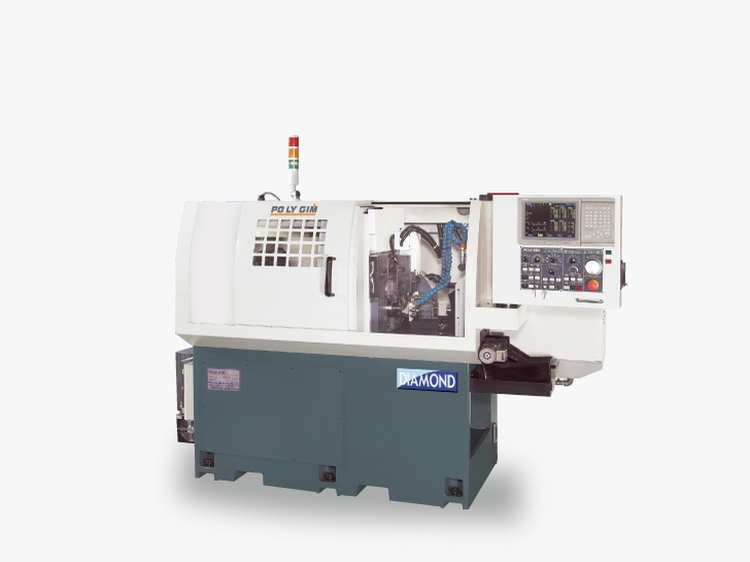

Прутковый автомат швейцарского типа

DIAMOND 20

Описание станка:

   Классический вариант пруткового автомата с ЧПУ. Модель, которая уже много лет серийно выпускается компанией PoLyGim и при этом не теряющая свою актуальность по сегодняшний день.

   Как можно понять из названия, прутковый автомат продольного точения швейцарского типа DIAMOND 20 рассчитан на работу с прутком диаметром до 20-ти мм, что зачастую достаточно для большинства существующих и потенциальных пользователей. Эта модель станков является следующим шагом развития прутковых автоматов продольного точения после модели DIAMOND 12/16.

Доступно четыре принципиально отличающиеся друг от друга комплектации:

1. Станок с одним шпинделем и 10-тью неприводными инструментами - DIAMOND 20.

2. Прутковый автомат с расширенным инструментальным наполнением - помимо десяти статических, добавляется еще девять приводных блоков - модель DIAMOND 20CS.

3. Следующая модель токарного станка с ЧПУ получает противошпиндель и базовые десять статических инструментов, а также четыре статических инструмента для внутренней обработки в контршпинделе.

4. Автомат продольного точения с противошпинделем, 14-тью статическими и 12-тью приводными блоками - DIAMOND 20CSB.

В Украине станки представлены проектом http://станок.укр

Более высокая производительность с меньшими затратами:



Специально разработанная подвижной рамы для крепления инструмента, проработанная до мелочей конструкция, использование различных опций - все это делает станок DIAMOND 20 крайне экономически выгодным в эксплуатации. Высокая скорость и точность обработки позволяет добиться минимальной стоимости производства сложных деталей.

Противошпиндель (для моделей DIAMOND 20B и DIAMOND 20CSB):



Станок DIAMOND 20 CSB обеспечивает высочайшую производительность благодаря возможности одновременной работы главного шпинделя и контршпинделя. При этом более простой DIAMOND 20B также способен обеспечивать одновременную работу двух шпинделей. Это позволяет применять намного более дешевый станок, в случае отсутствия необходимости в большом количестве инструментов.

Точность позиционирования шпинделей:



В стандартной комплектации дискретность позиционирования составляет  5 °. Как опция, доступна установка CF-оси для главного шпинделя.

Возможность минимизировать отходы сырья:



Грубый цанговый люнет (ОПЦИЯ) позволяет обрабатывать пруток вплоть до остатка длиной всего 50 мм. (стандартный цанговый люнет обрабатывает пруток с остатком минимум 150 мм.). Однако необходимо учитывать, что в данном случае допустима обработка детали длиной не более трех диаметров прутка.

Обработка некачественного материала:



При обработке прутка (не калиброванного) с допуском 0,1 мм необходимо использовать "Грубый цанговый люнет" (ОПЦИЯ)

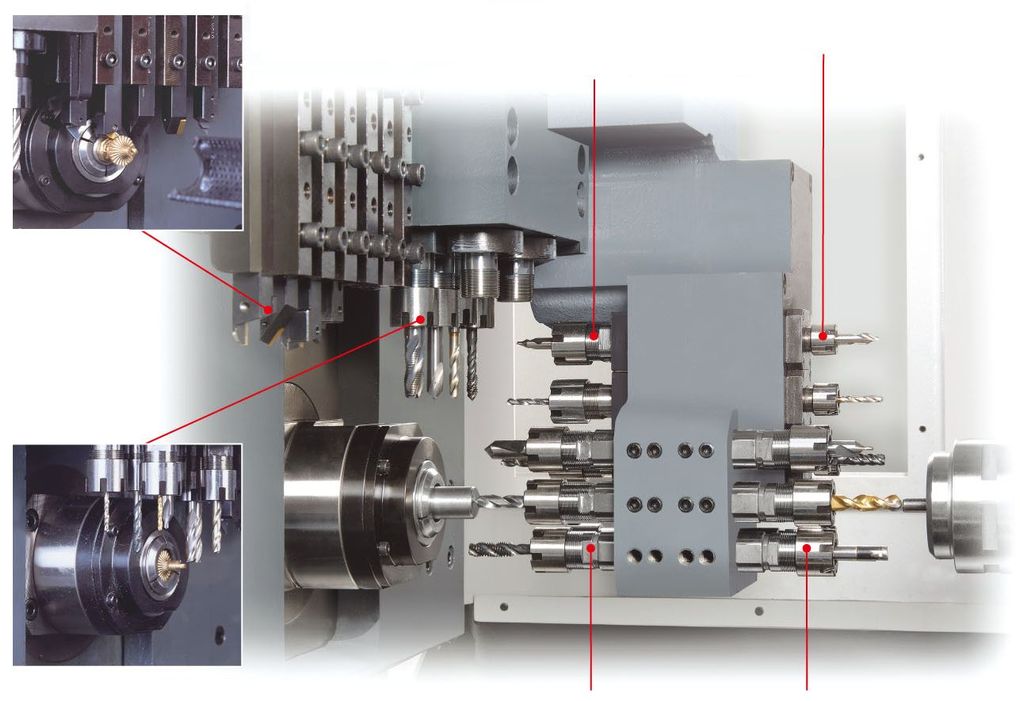

Пример компоновки:

Специально разработанная подвижная инструментальная рама для статического и приводного инструмента токарного пруткового автомата  DIAMOND 20

Шесть резцов для наружной обработки

Три фронтальных приводных инструмента для внутренней обработки, сверления, нарезания резьбы и прочее для главного и противошпинделя

Шесть поперечных приводных инструмента

Четыре статических инструмента для внутренней обработки в главном шпинделе и противошпинделе

Инструментальная система DIAMOND 20:

DIAMOND 20

DIAMOND 20B

DIAMOND 20CS

DIAMOND 20CSB

   Шесть резцов для наружной обработки

   Четыре неприводных инструмента для внутренней обработки

   Шесть резцов для наружной обработки

   Четыре неприводных инструмента для внутренней обработки

   Четыре статических инструмента для внутренней обработки в противошпинделе

   Шесть резцов для наружного точения

   Четыре неприводных инструмента для внутренней обработки

   Шесть приводных инструмента для поперечной обработки

   Три фронтальных приводных инструмента для главного шпинделя (ОПЦИЯ)

   Шесть резцов для наружного точения

   Четыре неприводных инструмента для внутренней обработки

   Шесть приводных инструмента для поперечной обработки

   Три фронтальных приводных инструмента для главного шпинделя

   Четыре статических инструмента для внутренней обработки в противошпинделе

   Три приводных инструмента для обработки в противошпинделе

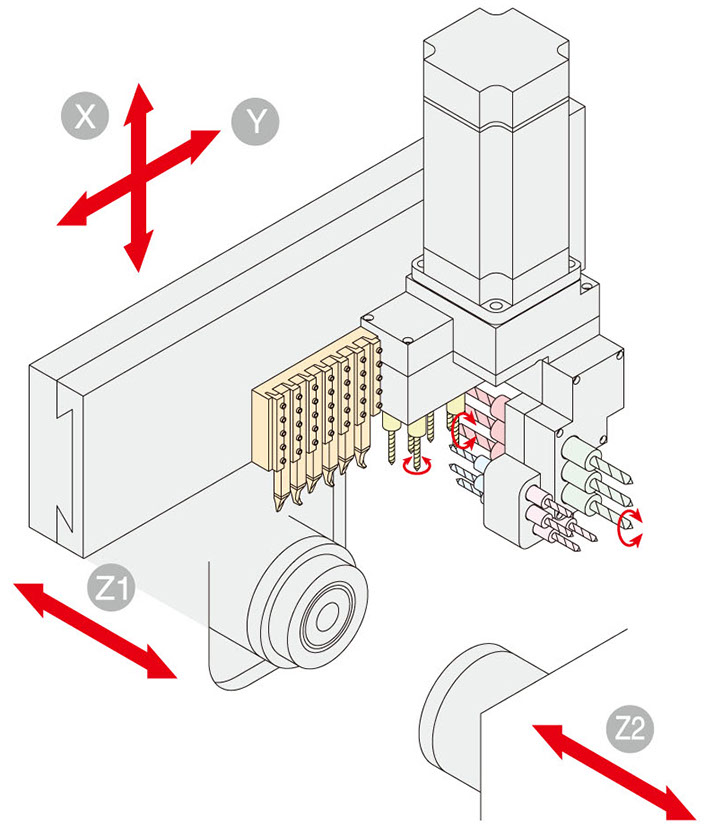

Конструкция пруткового автомата продольного точения DIAMOND 20 обеспечивает ход по нескольким осям, для производства сложных деталей.

Шесть инструментов для наружного точения

Шесть поперечных проводных инструмента

Четыре неподвижных инструмента для внутренней обработки в главном шпинделе

Три фронтальных приводных инструмента для обработки в главном шпинделе

Четыре неприводных инструмента для внутренней обработки в противошпинделе

Три приводных инструмента для  обработки в противошпинделе

Комплектация DIAMOND 20:

Характеристики DIAMOND 20 DIAMOND 20B DIAMOND 20CS DIAMOND 20CSB
Дискретность индексации шпинделя 5°
Сенсор наличия заготовки
Система подачи СОЖ
Рабочая лампа
Улавливатель деталей
Неподвижный цанговый люнет
Вращающийся цанговый люнет ОПЦИЯ ОПЦИЯ
Поперечный приводной инструмент - -
Контршпиндель - -
Фронтальный приводной инструмент - - ОПЦИЯ
Обратный приводной инструмент - - -
CF ось - - ОПЦИЯ ОПЦИЯ
Грубый цанговый люнет
(Длина обработки = 3 диаметра прутка)
ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ
Стружкоуборщик с баком для стружки ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ

- не входит в комплектацию

☺ в базовой комплектации

Технические характеристики:

DIAMOND 20

DIAMOND 20B

DIAMOND 20CS

DIAMOND 20BCSB

Характеристики DIAMOND 20
Диапазон обработки Макс. диаметр точения Ø20 мм
Макс. длина точения 250 мм
Макс. диаметр сверления 14 мм
Нарезание резьбы м/мин10
Резцы для наружной обработки Количество инструментов 6
Размер □12 ×12 ×100
Осевой инструмент для внутренней обработки в шпинделе Количество инструментов 4
Размер 10 мм (ER16)
Поперечный приводной инструмент Количество инструментов -
Размер -
Скорость вращения инструмента -
Фронтальный приводной инструмент Количество инструментов -
Размер -
Скорость вращения инструмента -
Обратный инструмент для внутренней обработки Количество инструментов -
Размер -
Обратный приводной инструмент для внутренней обработки Количество инструментов -
Размер -
Скорость вращения инструмента -
Главный шпиндель Отверстие в шпинделе Ø21 мм
Скорость вращения шпинделя 200-10000 об/мин
Контршпиндель Отверстие в контршпинделе -
Скорость вращения противошпинделя -
Макс. длина детали для автоматического извлечения вперед -
Быстрое перемещение Скорость перемещения 18 м/мин
Привода Привод главного шпинделя 3.7 кВт
Двигатель противошпинделя -
Двигатель по осям X1, Y1, Z1 0.5 кВт
Привод оси Z2 -
Двигатель системы подачи СОЖ 0.18 кВт
Привод насоса подачи смазки 4 w
Двигатель поперечного приводного инструмента -
Габариты и вес Высота центров от пола 960 мм
Вес 2150 кг
Габариты станка 1588 × 988 × 1568 мм
Характеристики сжатого воздуха Давление воздуха 5 кг/см
Расход сжатого воздуха 10 л/мин

* PoLyGim оставляет за собой право изменять характеристики прутковых автоматов продольного точения швейцарского типа без предварительного уведомления.

Характеристики DIAMOND 20B
Диапазон обработки Макс. диаметр точения Ø20 мм
Макс. длина точения 250 мм
Макс. диаметр сверления 14 мм
Нарезание резьбы м/мин10
Резцы для наружной обработки Количество инструментов 6
Размер □12 ×12 ×100
Осевой инструмент для внутренней обработки в шпинделе Количество инструментов 4
Размер 10 мм (ER16)
Поперечный приводной инструмент Количество инструментов -
Размер -
Скорость вращения инструмента -
Фронтальный приводной инструмент Количество инструментов -
Размер -
Скорость вращения инструмента -
Обратный инструмент для внутренней обработки Количество инструментов 4
Размер 10 мм (ER16)
Обратный приводной инструмент для внутренней обработки Количество инструментов -
Размер -
Скорость вращения инструмента -
Главный шпиндель Отверстие в шпинделе Ø21 мм
Скорость вращения шпинделя 200-10000 об/мин
Контршпиндель Отверстие в контршпинделе Ø21 мм
Скорость вращения противошпинделя 7500 об/мин
Макс. длина детали для автоматического извлечения вперед 80 мм
Быстрое перемещение Скорость перемещения 18 м/мин
Привода Привод главного шпинделя 3.7 кВт
Двигатель противошпинделя 1.5 кВт
Двигатель по осям X1, Y1, Z1 0.5 кВт
Привод оси Z2 0.5 кВт
Двигатель системы подачи СОЖ 0.18 кВт
Привод насоса подачи смазки 4 w
Двигатель поперечного приводного инструмента -
Габариты и вес Высота центров от пола 960 мм
Вес 2650 кг
Габариты станка 1788 × 988 × 1568 мм
Характеристики сжатого воздуха Давление воздуха 5 кг/см
Расход сжатого воздуха 10 л/мин
Характеристики DIAMOND 20CS
Диапазон обработки Макс. диаметр точения Ø20 мм
Макс. длина точения 250 мм
Макс. диаметр сверления 14 мм
Нарезание резьбы м/мин10
Резцы для наружной обработки Количество инструментов 6
Размер □12 ×12 ×100
Осевой инструмент для внутренней обработки в шпинделе Количество инструментов 4
Размер 10 мм (ER16)
Поперечный приводной инструмент Количество инструментов 6
Размер 10 мм (ER16)
Скорость вращения инструмента 200-6000 об/мин
Фронтальный приводной инструмент Количество инструментов 3
Размер 10 мм (ER16)
Скорость вращения инструмента 6000 об/мин
Обратный инструмент для внутренней обработки Количество инструментов -
Размер -
Обратный приводной инструмент для внутренней обработки Количество инструментов -
Размер -
Скорость вращения инструмента -
Главный шпиндель Отверстие в шпинделе Ø21 мм
Скорость вращения шпинделя 200-10000 об/мин
Контршпиндель Отверстие в контршпинделе -
Скорость вращения противошпинделя -
Макс. длина детали для автоматического извлечения вперед -
Быстрое перемещение Скорость перемещения 18 м/мин
Привода Привод главного шпинделя 3.7 кВт
Двигатель противошпинделя -
Двигатель по осям X1, Y1, Z1 0.5 кВт
Привод оси Z2 -
Двигатель системы подачи СОЖ 0.18 кВт
Привод насоса подачи смазки 4 w
Двигатель поперечного приводного инструмента 0.75 кВт
Габариты и вес Высота центров от пола 960 мм
Вес 2168 кг
Габариты станка 1588 × 988 × 1568 мм
Характеристики сжатого воздуха Давление воздуха 5 кг/см
Расход сжатого воздуха 10 л/мин
Характеристики DIAMOND 20CSB
Диапазон обработки Макс. диаметр точения Ø20 мм
Макс. длина точения 250 мм
Макс. диаметр сверления 14 мм
Нарезание резьбы м/мин10
Резцы для наружной обработки Количество инструментов 6
Размер □12 ×12 ×100
Осевой инструмент для внутренней обработки в шпинделе Количество инструментов 4
Размер 10мм (ER16)
Поперечный приводной инструмент Количество инструментов 6
Размер 10мм( ER16)
Скорость вращения инструмента 200-6000 об/мин
Фронтальный приводной инструмент Количество инструментов 3
Размер 10 мм (ER16)
Скорость вращения инструмента 6000 об/мин
Обратный инструмент для внутренней обработки Количество инструментов 4
Размер 10 мм (ER16)
Обратный приводной инструмент для внутренней обработки Количество инструментов 3
Размер 7 мм (ER11)
Скорость вращения инструмента 6000 об/мин
Главный шпиндель Отверстие в шпинделе Ø21 мм
Скорость вращения шпинделя 200-10000 об/мин
Контршпиндель Отверстие в контршпинделе Ø21 мм
Скорость вращения противошпинделя 7500 об/мин
Макс. длина детали для автоматического извлечения вперед 80 мм
Быстрое перемещение Скорость перемещения 18 м/мин
Привода Привод главного шпинделя 3.7 кВт
Двигатель противошпинделя 1.5 кВт
Двигатель по осям X1, Y1, Z1 0.5 кВт
Привод оси Z2 0.5 кВт
Двигатель системы подачи СОЖ 0.18 кВт
Привод насоса подачи смазки 4 w
Двигатель поперечного приводного инструмента 0.75 кВт
Габариты и вес Высота центров от пола 960 мм
Вес 2668 кг
Габариты станка 1788 × 988 × 1568 мм
Характеристики сжатого воздуха Давление воздуха 5 кг/см
Расход сжатого воздуха 10 л/мин
