Двухшпиндельный станок с ЧПУ PoLyGim

Mini-88-25

Описание станка:

   Серия MINI от PoLyGim включает в себя специальный двухшпиндельный токарный станок.

Данный тип станков необходим, когда необходимо произвести обработку в автоматическом режиме с двух сторон. Применение противошпинделя минимизирует производственный цикл, так как пропадает необходимость в повороте детали. Еще один немаловажный положительный момент - повышенная точность обработки, так как полностью исключена возможность ошибки оператора при переустановке или повороте заготовки.

   Станки могут быть укомплектованы как гидравлическими токарными патронами, так и гидравлическими цанговыми зажимами (это удобно при обработке прутка с применением в качестве опции автоматического пруткоподатчика (барфидера) .

Для установки инструмента используется 8-ми позиционная револьверная голова.

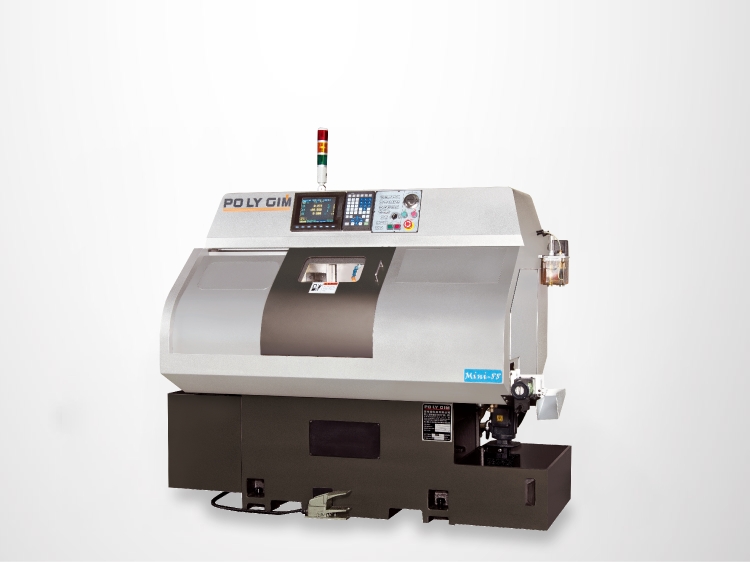

Относительно маленький вес и небольшие габариты позволяют разместить токарный станок с ЧПУ MINI-88-25 даже в тесном помещении.

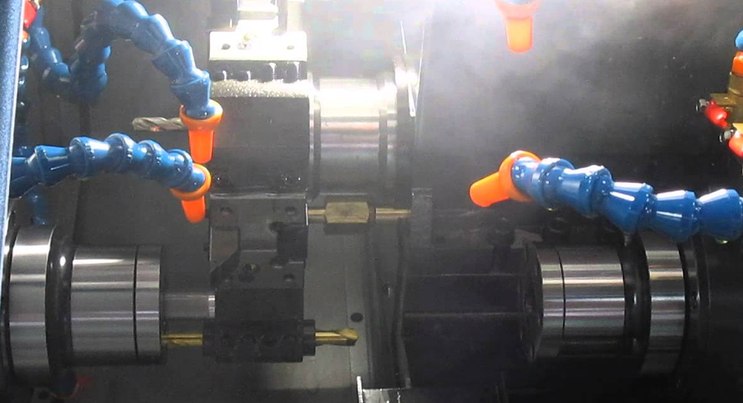

Главный и контршпинделель токарного станка с ЧПУ обрабатывают сложную деталь с двух сторон в автоматическом режиме.

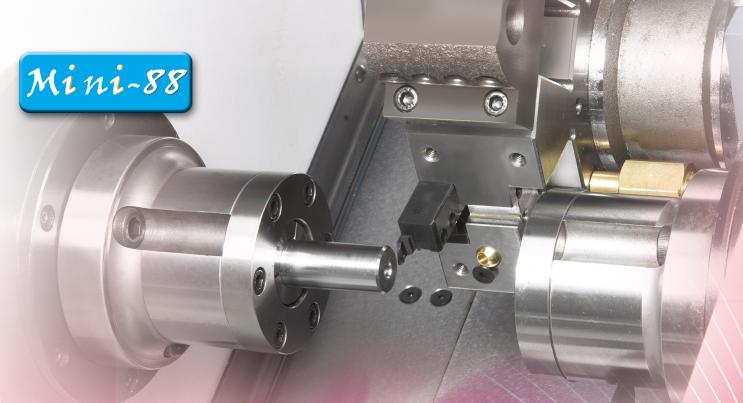

Револьверная голова с двухсторонними резцедержателями работает с главным и противошпинделем токарного станка с ЧПУ MINI-88-25.

Стандартная комплектация:

Главный шпиндель: 4" 3-х кулачковый токарный патрон либо цанговый патрон (1 pc)

Противошпиндель: 3"  3-х кулачковый токарный патрон либо цанговый патрон модель 25 (1 pc)

8-ми позиционная револьверная голова (1 pc)

Педаль для включения зажатия патрона (1 шт.)

Рабочая лампа (1 шт.)

Система подачи СОЖ (1 шт.)

Блоки и болты для установки станка (4 шт.)

Инструмент для наладки и обслуживания (1 комплект)



Опциональные компоненты:

Автоматический стружкоуборщик

Бак для стружки

Улавливатель готовых деталей

Автоматический пруткоподатчик  Fedek

Технические характеристики:

Характеристики Главный шпиндель Контршпиндель
Макс. диаметр точения Ø80 мм
Макс. длина точения 220 мм
Диаметр вращения над суппортом Ø400 мм
Максимальный ход по оси X 80 мм
Макс. Продольное перемещение по оси Z 280 мм 220 мм
Быстрый ход 18 м/мин
Отверстие в шпинделе Ø26 мм
Макс. диаметр прутка, подаваемый пруткоподатчиком Ø26 мм
Торец шпинделя Ø85 мм
Гидравлический патрон 4"
Цанговый патрон 161E
Привод главного шпинделя 2.2 кВт 1.5 кВт
Привод по осям X, Z, A 0.75 кВт
Скорость вращения шпинделя 100~6000 об/мин
Размер устанавливаемого резца □16 мм
Диаметр расточного резца Ø20 мм
Двигатель системы подачи СОЖ 1 ЛС
Габариты (Д x Ш x В) 2000 x 1200 x 1680 мм
Вес 1380 кг

* PoLyGim оставляет за собой право изменять характеристики токарных станков с ЧПУ без предварительного уведомления.
